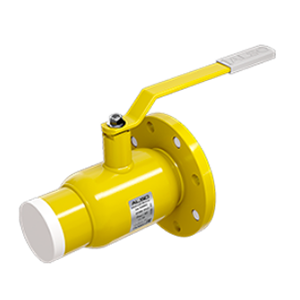

Кран шаровый комбинированый КШ.К.П.ALSO GAS

Заказать
Заказать

Шаровые полнопроходные краны ALSO относятся к запорной трубопроводной арматуре промышленного назначения.

Эти шаровые краны предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах. Могут устанавливаться на трубопровод в произвольном положении.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).



Модели серии GAS

  • КШ.К.П.GAS DN 15-500 PN 16-40 фланец/приварка, муфта/приварка, фланец/муфта.

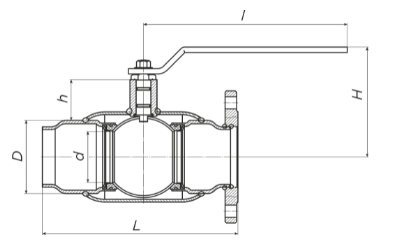

Габаритно-присоединительные размеры



Кран шаровый комбинированый КШ.К.П.ALSO GAS - 2

DN PN Каталожное обозначение d D h H I
15 40 КШ.К.П.GAS.015.40-01 15 42 21 72 150
20 40 КШ.К.П.GAS.020.40-01 18 48 21 76 150
25 40 КШ.К.П.GAS.025.40-01 24 57 21 80 150
32 40 КШ.К.П.GAS.032.40-01 30 60 40 105 220
40 40 КШ.К.П.GAS.040.40-01 40 76 44 114 220
50 40 КШ.К.П.GAS.050.40-01 48 89 39 119 220
65 16/25 КШ.К.П.GAS.065.16/25-01 63 114 61 152 295
80 16/25 КШ.К.П.GAS.080.16/25-01 75 133 61 162 295
100 16/25 КШ.К.П.GAS.100.16/25-01 100 180 94 193 514
125 16/25 КШ.К.П.GAS.125.16/25-01 125 219 98 210 514
150* 16/25 КШ.К.П.GAS.150.16/25-01 148 273 112 238 514
200* 16/25 КШ.К.П.GAS.200.16/25-01 200 351 127 269 630
250** 16/25 КШ.К.П.GAS.250.16/25-01 240 426 138 371 -
300** 16/25 КШ.К.П.GAS.300.16/25-01 300 530 220 455 -
400** 16/25 КШ.К.П.GAS.400.16/25-01 390 530 219 532 -
500** 16/25 КШ.К.П.GAS.500.16/25-01 500 630 264 654 -
      приварка/фланец   приварка/муфта   фланец/муфта
DN PN Каталожное обозначение L Вес.кг L Вес.кг L Вес.кг
15 40 КШ.К.П.GAS.015.40-01 160 1.3 167.5 1 127.5 1.4
20 40 КШ.К.П.GAS.020.40-01 185 1.8 182.5 1.3 137.5 1.9
25 40 КШ.К.П.GAS.025.40-01 185 2.2 182.5 1.5 137.5 2.3
32 40 КШ.К.П.GAS.032.40-01 207.5 3.3 202.5 2.2 160 3.3
40 40 КШ.К.П.GAS.040.40-01 235 3.9 220 3 185 4.3
50 40 КШ.К.П.GAS.050.40-01 255 5.6 235 4.3 210 6.2
65 16/25 КШ.К.П.GAS.065.16/25-01 275 8/8.2 240 6.1 235 8.6/8.8
80 16/25 КШ.К.П.GAS.080.16/25-01 290 10.3/11.2 270 10.1 260 13.2/14.1
100 16/25 КШ.К.П.GAS.100.16/25-01 340 17.8/19.4 - - 235 13.3/15.2
125 16/25 КШ.К.П.GAS.125.16/25-01 370 25.3/27.1 - - - -
150* 16/25 КШ.К.П.GAS.150.16/25-01 400 36.3/38.6 - - - -
200* 16/25 КШ.К.П.GAS.200.16/25-01 520 75.5/79 - - - -
250** 16/25 КШ.К.П.GAS.250.16/25-01 740 162.8 - - - -
300** 16/25 КШ.К.П.GAS.300.16/25-01 740 251/257.8 - - - -
400** 16/25 КШ.К.П.GAS.400.16/25-01 980 424/444 - - - -
500** 16/25 КШ.К.П.GAS.500.16/25-01 1003.5 968.5/980 - - - -

* Рекомендуется установка редуктора
** В комплекте с механическим редуктором PRO GEAR/ROTORK

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
