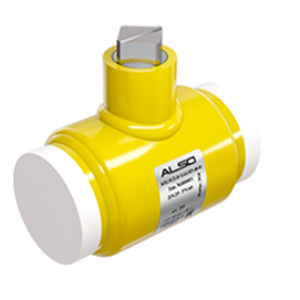

Кран шаровый КШ.М.П.Н.GAS
Основным рабочим элементом крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана.
Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел.
Основные применяемые стали
- Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
- Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
- Ст. 12Х18Н10Т (коррозионностойкое исполнение).
Модели серии GAS
- КШ.М.П.Н.GAS DN 15-65 PN 25-40 муфта/муфта.

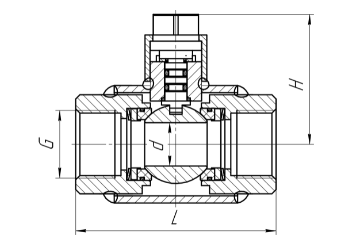

Габаритно-присоединительные размеры
| DN | PN | Каталожное обозначение | G | H | L | d | Под ключ S. мм | Вес. кг |
| 15 | 40 | КШ.М.П.Н.GAS.015.40 | 1/2" | 56.5 | 75 | 15 | 11 | 0.7 |
| 20 | 40 | КШ.М.П.Н.GAS.020.40 | 3/4" | 60.5 | 90 | 18 | 14 | 0.9 |
| 25 | 40 | КШ.М.П.Н.GAS.025.40 | 1" | 64.5 | 100 | 24 | 17 | 1.5 |
| 32 | 40 | КШ.М.П.Н.GAS.032.40 | 1 1/4" | 91 | 118 | 30 | 19 | 1.9 |
| 40 | 40 | КШ.М.П.Н.GAS.040.40 | 1 1/2" | 100 | 130 | 40 | 22 | 2.9 |
| 50 | 40 | КШ.М.П.Н.GAS.050.40 | 2" | 105 | 150 | 48 | 27 | 4 |
| 65 | 25 | КШ.М.П.Н.GAS.065.25 | 2 1/2" | 141 | 180 | 63 | 32 | 6.2 |
* Рекомендуется установка редуктора
