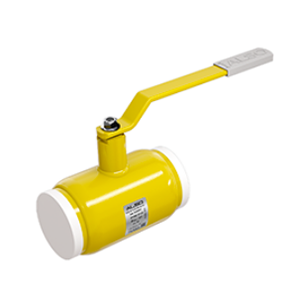

Кран шаровый муфтовый КШ.М ALSO GAS

Заказать
Заказать

Муфтовые редуцированные стальные шаровые краны ALSO относятся к запорной трубопроводной арматуре промышленного назначения.

Предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах, могут устанавливаться на трубопровод в произвольном положении.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).

Модели серии GAS

  • KШ.M.GAS DN 15-100 PN 25, 40 муфта/муфта.

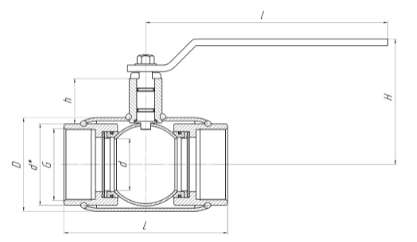

Габаритно-присоединительные размеры КШ.М ALSO GAS

Кран шаровый муфтовый КШ.М ALSO GAS - 2

DN PN Каталожное обозначение d d* D G h H I L Вес. кг
15 40 КШ.М.GAS.015.40-01 10.5 27 42 1/2" 24 72 150 135 0.9
20 40 КШ.М.GAS.020.40-01 15 32 42 3/4" 21 72 150 135 1
25 40 КШ.М.GAS.025.40-01 18 41 48 1" 19 76 150 135 1.2
32 40 КШ.М.GAS.032.40-01 24 49 57 1 1/4" 19 80 150 135 1.5
40 40 КШ.М.GAS.040.40-01 30 55 60 1 1/2" 39 105 220 155 2
50 40 КШ.М.GAS.050.40-01 40 68 76 2" 41 114 220 170 2.7
65 25 КШ.М.GAS.065.25-01 48 84 89 2 1/2" 38 119 220 190 4.2
80 25 КШ.М.GAS.080.25-01 63 99 114 3" 62 152 295 200 6
100 25 КШ.М.GAS.100.25-01 75 108 133 4" 55 162 295 240 10.7

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
