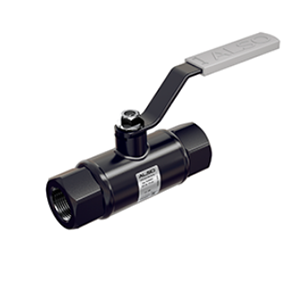

Кран шаровый муфтовый КШ.М П.ALSO

Заказать
Заказать

Муфтовые полонопроходные стальные шаровые краны ALSO относятся к запорной трубопроводной арматуре промышленного назначения.

Предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах, могут устанавливаться на трубопровод в произвольном положении.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).

Модели универсальной серии

  • КШ.М.П.ALSO DN 10-80 PN 25-40 муфта/муфта.

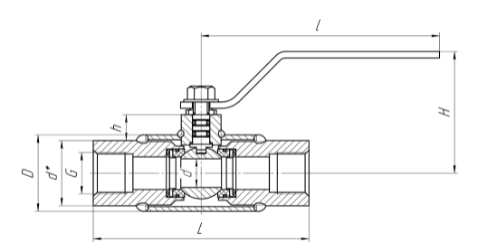

Габаритно-присоединительные размеры

Кран шаровый муфтовый КШ.М П.ALSO - 2

DN PN Каталожное обозначение d d* D G H h I L Вес.кг
10 40 КШ.М.П. 010.40-01 10.5 27 42 3/8 72 21 150 135 0.9
15 40 КШ.М.П. 015.40-01 15 32 42 1/2 72 21 150 135 1.1
20 40 КШ.М.П. 020.40-01 18 41 48 3/4 76 19 150 135 1.4
25 40 КШ.М.П. 025.40-01 24 49 57 1 80 19 150 135 1.6
32 40 КШ.М.П. 032.40-01 30 55 60 11/4 105 39 220 155 2.1
40 40 КШ.М.П. 040.40-01 40 68 76 11/2 114 41 220 170 3.4
50 40 КШ.М.П. 050.40-01 48 84 89 2 119 38 220 190 4.9
65 25 КШ.М.П. 065.25-01 63 99 114 21/2 152 62 295 200 6.7
80 25 КШ.М.П. 080.25-01 75 108 133 3 162 55 295 240 13

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
