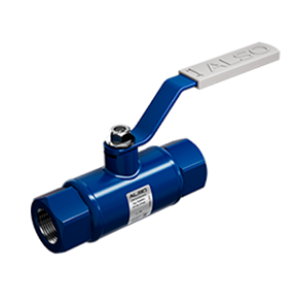

Кран шаровый муфтовый КШ.М П.ALSO RS

Заказать
Заказать

Муфтовые полнопроходные стальные шаровые краны ALSO относятся к запорной трубопроводной арматуре промышленного назначения.

Предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах, могут устанавливаться на трубопровод в произвольном положении.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).



Модели серии RS

  • KШ.M.П.RS DN 15-80 PN 25, 40 муфта/муфта.

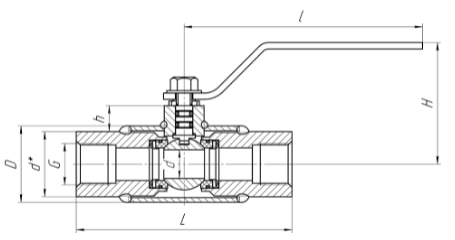

Габаритно-присоединительные размеры

Кран шаровый муфтовый КШ.М П.ALSO RS - 2

DN PN Каталожное обозначение d d* D G H h I L Вес.кг
15 40 КШ.М.П.RS.015.40-02 15 32 42 1/2 72 21 150 135 0.9
20 40 КШ.М.П.RS.020.40-02 18 41 48 3/4 76 19 150 135 1.3
25 40 КШ.М.П.RS.025.40-02 24 49 57 1 80 19 150 135 1.6
32 40 КШ.М.П.RS.032.40-02 30 55 60 11/4 105 39 220 155 2
40 40 КШ.М.П.RS.040.40-02 40 68 76 11/2 102 41 220 170 3.2
50 40 КШ.М.П.RS.050.40-02 48 84 89 2 119 38 220 190 4.8
65 25 КШ.М.П.RS.065.25-02 63 99 114 21/2 152 62 295 200 6.7
80 25 КШ.М.П.RS.080.25-02 75 108 133 3 162 55 295 240 13

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
