Кран шаровый под редуктор КШ.х.П.Р.ALSO

Заказать
Заказать

Основным рабочим элементом полнопроходного крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана.

Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).

Модели универсальной серии

  • КШ.х.П.Р.ALSO DN 15-600 PN 16-40 фланец/фланец, приварка/приварка, муфта/муфта, комбинированное.

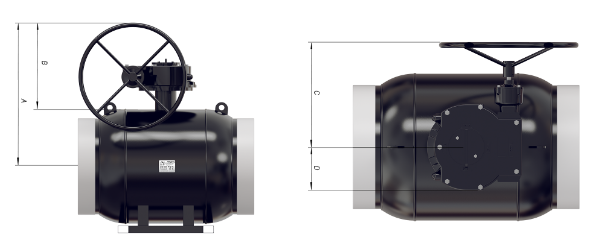

Габаритно-присоединительные размеры



Кран шаровый под редуктор КШ.х.П.Р.ALSO - 2

DN PN Каталожное обозначение Тип редуктора Масса Размер, (мм)* Диаметр штурвала
A B C D
40 40 КШ.Х.Р. 040.40-01 X-21 0.93 204 166 138 42 160
50 40 КШ.Х.Р. 050.40-01 X-21 0.93 207 166 138 42 160
65 16/25 КШ.Х.Р. 065.16/25-01 X-41 1.62 248 191 145 56 160
80 16/25 КШ.Х.Р. 080.16/25-01 X-41 1.62 258 191 145 56 160
100 16/25 КШ.Х.Р. 100.16/25-01 X-61 2.76 321 231 226 60 250
125 16/25 КШ.Х.Р. 125.16/25-01 X-61 2.76 338 228 226 60 250
150 16/25 КШ.Х.Р. 150.16/25-01 Q-800 S 7.68 370 234 274 68 250
200 16/25 КШ.Х.Р. 200.16/25-01 Q-1500 S 13.5 582 407 343 81 600
250** 16/25 КШ.Х.Р. 250.16/25-01 Q-3000 S 22.8 649 436 398 125 600
300** 16/25 КШ.Х.Р. 300.16/25-01 Q-5000 S 29.3 636 371 415 125 400
350** 16 КШ.Х.Р. 350.16-01 Q-6500 S 37.5 791 476 455 141 600
350** 25 КШ.Х.Р. 350.25-01 Q-12000 S 56.7 800 485 486 188 600
400** 16 КШ.Х.Р. 400.16-01 Q-6500 S 37.5 791 476 455 141 600
400** 25 КШ.Х.Р. 400.25-01 Q-12000 S 56.7 800 485 486 188 600
500** 16/25 КШ.Х.Р. 500.16/25-01 Q-24000 S 192 915 505 569 255 600

** Редуктор входит в комплектацию КШ.П.GAS, КШ.Ф.GAS, КШ.К.GAS указанного DN

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
