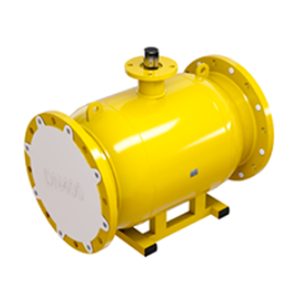

Кран шаровый под редуктор КШ.х.П.Р.ALSO GAS
Основным рабочим элементом полнопроходного крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана.
Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел.
Основные применяемые стали
- Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
- Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
- Ст. 12Х18Н10Т (коррозионностойкое исполнение).
Модели серии GAS
- КШ.х.П.Р.GAS DN 40-500 PN 16-40 фланец/фланец, приварка/приварка, муфта/муфта, комбинированное.

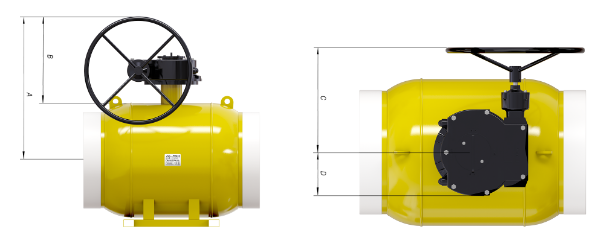

Габаритно-присоединительные размеры
| DN | PN | Каталожное обозначение | Тип редуктора | Масса | Размер, (мм)* | Диаметр штурвала | |||
| A | B | C | D | ||||||
| 40 | 40 | КШ.х.П.Р.GAS.040.40-01 | X-21 | 0.93 | 174 | 136 | 138 | 42 | 160 |
| 50 | 40 | КШ.х.П.Р.GAS.050.40-01 | X-21 | 0.93 | 177 | 132 | 138 | 42 | 160 |
| 65 | 16/25 | КШ.х.П.Р.GAS.065.16/25-01 | X-41 | 1.62 | 217 | 160 | 145 | 56 | 160 |
| 80 | 16/25 | КШ.х.П.Р.GAS.080.16/25-01 | X-41 | 1.62 | 226 | 160 | 145 | 56 | 160 |
| 100 | 16/25 | КШ.х.П.Р.GAS.100.16/25-01 | X-61 | 2.76 | 321 | 231 | 226 | 60 | 250 |
| 125 | 16/25 | КШ.х.П.Р.GAS.125.16/25-01 | X-61 | 2.76 | 338 | 228 | 226 | 60 | 250 |
| 150 | 16/25 | КШ.х.П.Р.GAS.150.16/25-01 | Q-800 S | 7.68 | 370 | 234 | 274 | 68 | 250 |
| 200 | 16/25 | КШ.х.П.Р.GAS.200.16/25-01 | Q-1500 S | 13.5 | 582 | 407 | 343 | 81 | 600 |
| 250** | 16/25 | КШ.х.П.GAS.250.16/25-01 | Q-3000 S | 22.8 | 649 | 436 | 398 | 125 | 600 |
| 300** | 16/25 | КШ.х.П.GAS.300.16/25-01 | Q-5000 S | 29.3 | 636 | 371 | 415 | 125 | 400 |
| 400** | 16 | КШ.х.П.GAS.400.16-01 | Q-6500 S | 37.5 | 791 | 476 | 455 | 141 | 600 |
| 400** | 25 | КШ.х.П.GAS.400.25-01 | Q-12000 S | 56.7 | 800 | 485 | 486 | 188 | 600 |
| 500** | 16/25 | КШ.х.П.GAS.500.16/25-01 | Q-24000 S | 192 | 915 | 505 | 569 | 255 | 600 |
** Редуктор входит в комплектацию КШ.П.GAS, КШ.Ф.GAS, КШ.К.GAS указанного DN
