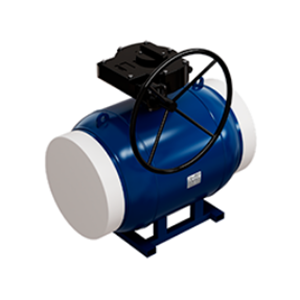

Кран шаровый под редуктор КШ.х.Р.ALSO RS

Заказать
Заказать

Основным рабочим элементом редуцированного крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана.

Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).

Модели серии RS

  • КШ.х.Р.RS DN 40-600 PN 16-40 фланец/фланец, приварка/приварка, муфта/муфта, комбинированное.

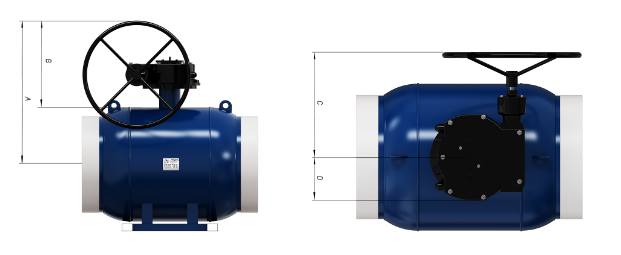

Габаритно-присоединительные размеры

Кран шаровый под редуктор КШ.х.Р.ALSO RS - 2

DN Каталожное обозначение Тип редуктора Масса Размер, (мм)** Диаметр штурвала
A B C D
40 КШ.Х.Р.RS 040.40-02 X-21 0.93 166 136 138 42 100
50 КШ.Х.Р.RS 050.40-02 X-21 0.93 174 136 138 42 100
65 КШ.Х.Р.RS 065.25-02 X-21 0.93 177 132 138 42 100
80 КШ.Х.Р.RS 080.25-02 X-41 1.62 217 160 145 56 100
100 КШ.Х.Р.RS 100.25-02 X-41 1.62 226 160 145 56 100
125 КШ.Х.Р.RS 125.25-02 X-61 2.76 358 268 213 60 250
150 КШ.Х.Р.RS 150.25-02 X-61 2.76 373 264 213 60 250
200 КШ.Х.Р.RS 200.25-02 Q-800 S 7.68 409 272 282 68 250
250 КШ.Х.Р.RS 250.25-02 Q-1500 S 13.5 618 443 318 78 600
300** КШ.Х.Р.RS 300.16-02 Q-3000 S 22.8 649 436 358 125 600
300** КШ.Х.Р.RS 300.25-02 Q-3000 S 22.8 649 436 358 125 600
350** КШ.Х.Р.RS 350.16-02 Q-5000 S 29.3 636 371 408 125 400
350** КШ.Х.Р.RS 350.25-02 Q-5000 S 29.3 636 371 408 125 400
400** КШ.Х.Р.RS 400.16-02 Q-5000 S 29.3 636 371 408 125 400
400** КШ.Х.Р.RS 400.25-02 Q-5000 S 29.3 636 371 408 125 400
500** КШ.Х.Р.RS 500.16-02 Q-6500 S 37.5 787 472 484 141 600
500** КШ.Х.Р.RS 500.25-02 Q-12000 S 56.7 796 481 518 183 600
600** КШ.Х.Р.RS 600.16-02 Q-24000 S 192 865 455 563 255 500
600** КШ.Х.Р.RS 600.25-02 Q-24000 S 192 865 455 563 255 500

** Редуктор входит в комплектацию КШ.П.GAS, КШ.Ф.GAS, КШ.К.GAS указанного DN

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
