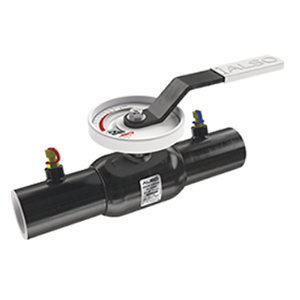

Кран шаровый приварной КШ.П.ALSO BV M

Заказать
Заказать

Стальные шаровые краны ALSO BV с измерительным блоком под приварку относятся к запорной трубопроводной арматуре промышленного назначения.

Эти шаровые краны предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).

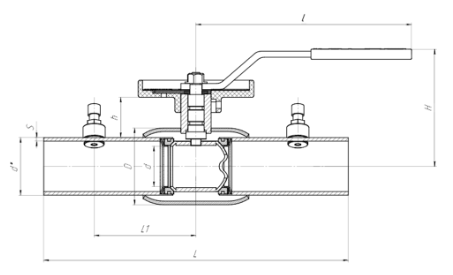

Габаритно-присоединительные размеры

Кран шаровый приварной КШ.П.П.ALSO BV - 2

Ду PN Каталожное обозначение d* S d D l L L1 h H Вес.кг
20 40 КШ.П.BV.М.020.40-01 26.8 2.8 15 42 150 230 65 18 72 1.1
25 40 КШ.П.BV.М.025.40-01 33.5 3.2 18 48 150 230 65 18 76 1.3
32 40 КШ.П.BV.М.032.40-01 42.3 3.2 24 57 150 260 80 18 80 1.7
40 40 КШ.П.BV.М.040.40-01 48 3.5 30 60 220 260 80 34 105 2.3
50 40 КШ.П.BV.М.050.40-01 57 3.5 40 76 220 300 100 41 114 2.9
65 25 КШ.П.BV.М.065.25-01 76 4 48 89 220 300 110 36 119 4
80 25 КШ.П.BV.М.080.25-01 89 4 63 114 295 300 110 58 152 5.7
100 25 КШ.П.BV.М.100.25-01 108 5 75 133 295 325 122.5 58 162 7.5
125* 25 КШ.П.BV.М.125.25-01 133 5 100 180 514 325 137.5 94 193 13.1
150* 25 КШ.П.BV.М.150.25-01 159 6 125 219 514 350 150 98 210 18

* Редуктор в комплекте

Таблица регулировок

Значение положения DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150
9 6.25 8.55 14.20 26.50 57.30 71.10 138.40 192.40 349.60 527.40
8 5.17 7.08 11.81 21.00 43.10 56.70 111.80 155.60 281.90 424.30
7 4.09 5.55 9.42 15.50 35.00 42.20 85.30 118.80 214.90 322.10
6 3.07 4.17 7.18 10.20 24.60 28.60 59.90 83.60 151.30 224.80
5 2.11 2.90 5.09 6.90 15.30 19.40 37.30 53.60 95.90 146.30
4 1.32 1.83 3.31 5.00 10.10 13.40 25.30 37.50 67.90 104.40
3 0.71 0.97 1.88 3.30 6.40 8.50 16.30 24.40 44.30 69.80
2 0.23 0.36 0.81 2.00 3.50 4.60 9.10 13.90 25.60 42.00
1 - - 0.15 0.80 1.20 1.70 3.70 5.90 11.20 20.90

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
