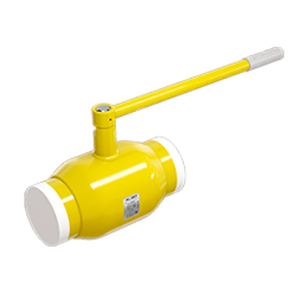

Кран шаровый приварной КШ.П.ALSO GAS

Заказать
Заказать

Стальные редуцированные шаровые краны ALSO GAS под приварку относятся к запорной трубопроводной арматуре промышленного назначения.

Эти шаровые краны предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).



Модели серии GAS

  • KШ.П.GAS DN 15-250 PN 25-40 приварка/приварка;
  • КШ.П.GAS DN 300-500 PN 25 под редуктор, приварка/приварка.

Габаритно-присоединительные размеры

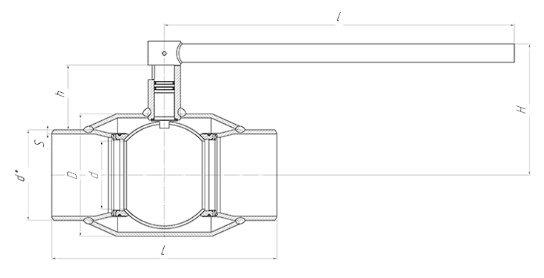

Кран шаровый приварной КШ.П.ALSO GAS - 2

DN PN Каталожное обозначение d d* S D H h I L Вес.кг
15 40 КШ.П.GAS.015.40-01 10.5 21.3 2.8 42 72 24 150 200 0.9
20 40 КШ.П.GAS.020.40-01 15 26.8 2.8 42 72 21 150 200 0.9
25 40 КШ.П.GAS.025.40-01 18 33.5 3.2 48 76 21 150 230 1.2
32 40 КШ.П.GAS.032.40-01 24 42.3 3.2 57 80 21 150 230 1.4
40 40 КШ.П.GAS.040.40-01 30 48 3.5 60 105 40 220 250 2.2
50 40 КШ.П.GAS.050.40-01 40 57 3.5 76 114 44 220 270 2.6
65 25 КШ.П.GAS.065.25-01 48 76 4 89 119 39 220 280 3.7
80 25 КШ.П.GAS.080.25-01 63 89 4 114 152 61 295 280 5.4
100 25 КШ.П.GAS.100.25-01 75 108 5 133 162 61 295 300 7.2
125 25 КШ.П.GAS.125.25-01 100 133 5 180 193 94 514 330 13.4
150 25 КШ.П.GAS.150.25-01 125 159 6 219 210 98 514 360 18.8
200* 25 КШ.П.GAS.200.25-01 148 219 8 273 238 93 514 430 35.8
250* 25 КШ.П.GAS.250.25-01 200 273 8 351 269 100 630 510 69.5

* Рекомендуется установка редуктора

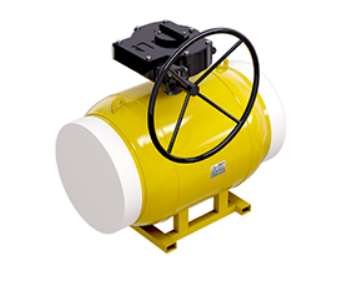

Кран шаровый приварной КШ.П.ALSO GAS - 3

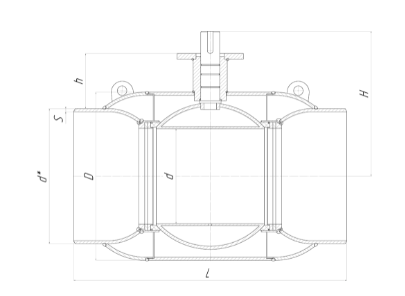

Кран шаровый приварной КШ.П.ALSO GAS - 4

DN PN Каталожное обозначение d d* S D H h I L
300** 16 КШ.П.GAS.300.16-01 240 325 10 426 138 371 730 154.5
300** 25 КШ.П.GAS.300.25-01 240 325 10 426 138 371 730 154.5
350** 16 КШ.П.GAS.350.16-01 300 377 10 530 194 455 730 236.5
350** 25 КШ.П.GAS.350.25-01 300 377 10 530 194 455 730 236.5
400** 16 КШ.П.GAS.400.16-01 300 426 10 530 169 455 860 261.5
400** 25 КШ.П.GAS.400.25-01 300 426 10 530 169 455 860 261.5
500** 16 КШ.П.GAS.500.16-01 390 530 10 630 167 532 970 409
500** 25 КШ.П.GAS.500.25-01 390 530 10 630 167 532 970 409

** В комплекте с механическим редуктором PRO GEAR/ROTORK

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
