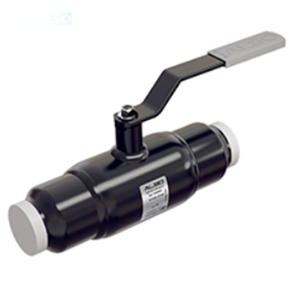

Кран шаровый приварной КШ.П.П.ALSO

Заказать
Заказать

Стальные полнопроходные шаровые краны ALSO под приварку относятся к запорной трубопроводной арматуре промышленного назначения.

Эти шаровые краны предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).

Модели универсальной серии

  • КШ.П.П DN 10-200 PN 25-40 приварка/приварка (полнопроходной);
  • КШ.П.П DN 250-500 PN 25 под редуктор, приварка/приварка (полнопроходной).

Габаритно-присоединительные размеры

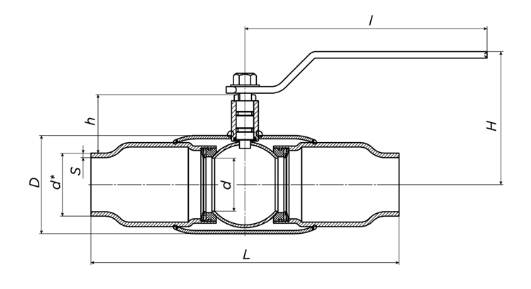

Кран шаровый приварной полнопроходной КШ.П.П.ALSO - 2

DN PN Каталожное обозначение d d* S D H h I L Вес.кг
10 40 КШ.П.П. 010.40-01 10.5 17 2.8 21.3 72 24 150 180 0.9
15 40 КШ.П.П. 015.40-01 15 21 2.8 26.8 72 21 150 200 0.9
20 40 КШ.П.П. 020.40-01 18 27 3.2 33.5 76 21 150 230 1.2
25 40 КШ.П.П. 025.40-01 24 33 3.2 42.3 80 21 150 230 1.4
32 40 КШ.П.П. 032.40-01 30 42 3.5 48 105 40 220 250 2.2
40 40 КШ.П.П. 040.40-01 40 48 3.5 57 114 44 220 270 2.6
50 40 КШ.П.П. 050.40-01 48 57 4 76 119 39 220 280 3.7
65 25 КШ.П.П. 065.25-01 63 76 4 89 152 61 295 280 5.4
80 25 КШ.П.П. 080.25-01 75 89 5 108 162 61 295 300 7.2
100 25 КШ.П.П. 100.25-01 100 108 5 133 193 94 514 330 13.4
125 25 КШ.П.П. 125.25-01 125 133 6 159 210 98 514 360 18.8
150* 25 КШ.П.П. 150.25-01 148 159 6 180 238 112 514 390 28.1
200* 25 КШ.П.П. 200.25-01 200 219 8 245 269 127 630 510 65.5

* Рекомендуется установка редуктора

Кран шаровый приварной полнопроходной КШ.П.П.ALSO - 3

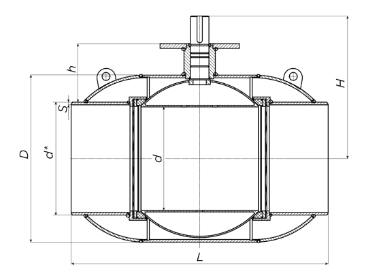

Кран шаровый приварной полнопроходной КШ.П.П.ALSO - 4

DN PN Каталожное обозначение d d* S D H h I L Вес.кг
250** 25 КШ.П.П. 250.25-01 240 273 10 325 371 138 - 730 145.5
300** 25 КШ.П.П. 300.25-01 300 325 10 325 455 220 - 730 237
350** 25 КШ.П.П. 350.25-01 390 377 10 426 532 219 - 970 380
400** 25 КШ.П.П. 400.25-01 390 426 10 426 532 219 - 970 405
500** 25 КШ.П.П. 500.25-01 500 530 10 530 654 264 - 990 912

** В комплекте с механическим редуктором PRO GEAR/ROTORK

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
