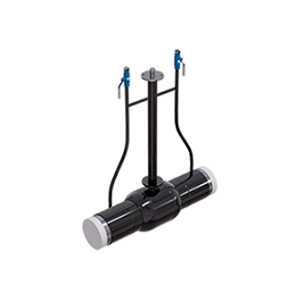

Кран шаровый с дренажными патрубками КШ.П.ALSO.TWINTRIO

Заказать
Заказать

Основным рабочим элементом редуцированного крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана.

Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).

Модели универсальной серии

  • КШ.П.ALSO.TWIN/TRIO DN 100-600 PN 25 приварка/приварка.

Габаритно-присоединительные размеры

Кран шаровый с дренажными патрубками КШ.П.ALSO.TWINTRIO - 2

DN PN Каталожное обозначение d d* S D H L
100 25 КШ.П.TWIN/TRIO... 100.25-01 H=... 75 108 5 133 по заказу 1500
125 25 КШ.П.TWIN/TRIO... 125.25-01 H=... 100 133 5 180 по заказу 1500
150 25 КШ.П.TWIN/TRIO... 150.25-01 H=... 125 159 6 219 по заказу 1500
200* 25 КШ.П.TWIN/TRIO... 200.25-01 H=... 148 219 8 273 по заказу 1500
250* 25 КШ.П.TWIN/TRIO... 250.25-01 H=... 200 273 8 351 по заказу 1500
300** 25 КШ.П.TWIN/TRIO... 300.25-01 H=... 240 325 10 426 по заказу 1500
350** 25 КШ.П.TWIN/TRIO... 350.25-01 H=... 300 377 10 530 по заказу 1500
400** 25 КШ.П.TWIN/TRIO... 400.25-01 H=... 300 426 10 530 по заказу 1500
500** 25 КШ.П.TWIN/TRIO... 500.25-01 H=... 390 530 10 630 по заказу 1500
600** 25 КШ.П.TWIN/TRIO... 600.25-01 H=... 500 630 10 820 по заказу 1500

* Рекомендуется установка редуктора
** В комплекте с механическим редуктором PRO GEAR/ROTORK
TWIN - модель с одним продувочным патрубком, TRIO - модель с двумя продувочными патрубками
По запросу изготавливается с патрубками из полиэтилена.

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
