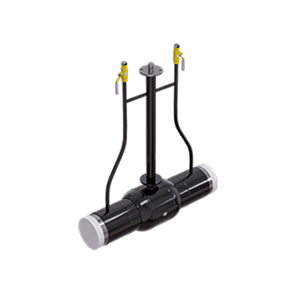

Кран шаровый с дренажными патрубками КШ.П.GAS.TWINTRIO

Заказать
Заказать

Основным рабочим элементом редуцированного крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана.

Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).

Модели серии GAS

  • КШ.П.GAS.TWIN/TRIO DN 100-500 PN 16-25 приварка/приварка.

Габаритно-присоединительные размеры

Кран шаровый с дренажными патрубками КШ.П.GAS.TWINTRIO - 2

DN PN Каталожное обозначение d d* S D H L
100 25 КШ.П.GAS.TWIN/TRIO.100.25-01 H=... 75 108 5 133 по заказу 1500
125 25 КШ.П.GAS.TWIN/TRIO.125.25-01 H=... 100 133 5 180 по заказу 1500
150 25 КШ.П.GAS.TWIN/TRIO.150.25-01 H=... 125 159 6 219 по заказу 1500
200* 25 КШ.П.GAS.TWIN/TRIO.200.25-01 H=... 148 219 8 273 по заказу 1500
250* 25 КШ.П.GAS.TWIN/TRIO.250.25-01 H=... 200 273 8 351 по заказу 1500
300** 16/25 КШ.П.GAS.TWIN/TRIO.300.16/25-01 H=... 240 325 10 426 по заказу 1500
350** 16/25 КШ.П.GAS.TWIN/TRIO.350.16/25-01 H=... 300 377 10 530 по заказу 1500
400** 16/25 КШ.П.GAS.TWIN/TRIO.400.16/25-01 H=... 300 426 10 530 по заказу 1500
500** 16/25 КШ.П.GAS.TWIN/TRIO.500.16/25-01 H=... 390 530 10 630 по заказу 1500

* Рекомендуется установка редуктора
 ** В комплекте с механическим редуктором PRO GEAR/ROTORK
 TWIN - модель с одним продувочным патрубком, TRIO - модель с двумя продувочными патрубками
 Нанесена изоляция весьма усиленного типа Карбофлекс
 По запросу изготавливается с патрубками из полиэтилена.

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
