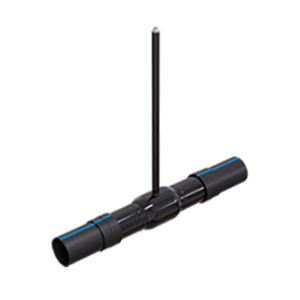

Кран шаровый с патрубками КШ.П.GAS ПЭ100

Заказать
Заказать

Основным рабочим элементом редуцированного крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана.

Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).

Модели серии GAS

  • КШ.П.GAS ПЭ100 DN 25-500 PN 12-16 приварка/приварка.

Габаритно-присоединительные размеры

Кран шаровый с патрубками КШ.П.GAS ПЭ100 - 2

DN PN Каталожное обозначение d d* S D H L-min
25 12/16 КШ.П.GAS 025.12/16-01 ПЭ100 18 32 по запросу 48 по заказу 1176
32 12/16 КШ.П.GAS 032.12/16-01 ПЭ100 24 40 по запросу 57 по заказу 1166
40 12/16 КШ.П.GAS 040.12/16-01 ПЭ100 30 50 по запросу 60 по заказу 1186
50 12/16 КШ.П.GAS 050.12/16-01 ПЭ100 40 63 по запросу 76 по заказу 1216/1286
65 12/16 КШ.П.GAS 065.12/16-01 ПЭ100 48 75 по запросу 89 по заказу 1316/1366
80 12/16 КШ.П.GAS 080.12/16-01 ПЭ100 63 90 по запросу 114 по заказу 1316/1366
100 12/16 КШ.П.GAS 100.12/16-01 ПЭ100 75 110 по запросу 133 по заказу 1356/1406
125 12/16 КШ.П.GAS 125.12/16-01 ПЭ100 100 140 по запросу 180 по заказу 1430/1460
150 12/16 КШ.П.GAS 150.12/16-01 ПЭ100 125 160 по запросу 219 по заказу 1570/1590
200* 12/16 КШ.П.GAS 200.12/16-01 ПЭ100 148 225 по запросу 273 по заказу 1770/1830
250* 12/16 КШ.П.GAS 250.12/16-01 ПЭ100 200 250 по запросу 351 по заказу 2156/2136
300** 12/16 КШ.П.GAS 300.12/16-01 ПЭ100 240 315 по запросу 426 по заказу 2486/2526
350** 12/16 КШ.П.GAS 350.12/16-01 ПЭ100 300 400 по запросу 530 по заказу 2716
400** 12/16 КШ.П.GAS 400.12/16-01 ПЭ100 300 500 по запросу 530 по заказу 3186/3146
500** 12/16 КШ.П.GAS 500.12/16-01 ПЭ100 390 630 по запросу 630 по заказу 3466/3556

* Рекомендуется установка редуктора
** В комплекте с механическим редуктором PRO GEAR/ROTORK
Нанесена изоляция весьма усиленного типа Карбофлекс

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
