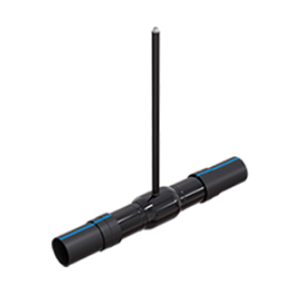

Кран шаровый с патрубками КШ.П.П.ALSO ПЭ100

Заказать
Заказать

Основным рабочим элементом полнопроходного крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана.

Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).

Модели универсальной серии

  • КШ.П.П.ALSO ПЭ100 DN 25-500 PN 12-16 приварка/приварка.

Габаритно-присоединительные размеры



Кран шаровый с патрубками КШ.П.П.ALSO ПЭ100 - 2

DN PN Каталожное обозначение d d* S D H L-min
25 12/16 КШ.П.П.025.12/16-01 ПЭ100 24 32 по запросу 57 по заказу 1176
32 12/16 КШ.П.П.032.12/16-01 ПЭ100 30 40 по запросу 60 по заказу 1186
40 12/16 КШ.П.П.040.12/16-01 ПЭ100 40 50 по запросу 76 по заказу 1206
50 12/16 КШ.П.П.050.12/16-01 ПЭ100 48 63 по запросу 89 по заказу 1226/1296
65 12/16 КШ.П.П.065.12/16-01 ПЭ100 63 75 по запросу 114 по заказу 1316/1366
80 12/16 КШ.П.П.080.12/16-01 ПЭ100 75 90 по запросу 133 по заказу 1336/1386
100 12/16 КШ.П.П.100.12/16-01 ПЭ100 100 110 по запросу 180 по заказу 1386/1436
125 12/16 КШ.П.П.125.12/16-01 ПЭ100 125 140 по запросу 219 по заказу 1460/1490
150* 12/16 КШ.П.П.150.12/16-01 ПЭ100 148 160 по запросу 273 по заказу 1600/1620
200* 12/16 КШ.П.П.200.12/16-01 ПЭ100 200 225 по запросу 351 по заказу 1850/1910
250** 12/16 КШ.П.П.250.12/16-01 ПЭ100 240 280 по запросу 426 по заказу 2316
300** 12/16 КШ.П.П.300.12/16-01 ПЭ100 300 355 по запросу 530 по заказу 2516
400** 12/16 КШ.П.П.400.12/16-01 ПЭ100 390 500 по запросу 630 по заказу 3296/3256
500** 12/16 КШ.П.П.500.12/16-01 ПЭ100 500 630 по запросу 820 по заказу 3486/3576

* Рекомендуется установка редуктора
** В комплекте с механическим редуктором PRO GEAR/ROTORK

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
