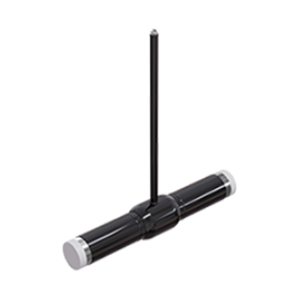

Кран шаровый с телескопическим штоком КШ.П.П.Т.GAS

Заказать
Заказать

Основным рабочим элементом крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана.

Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).

Модели серии GAS

  • КШ.П.П.Т.GAS DN 32-200 PN 25-40 приварка/приварка.

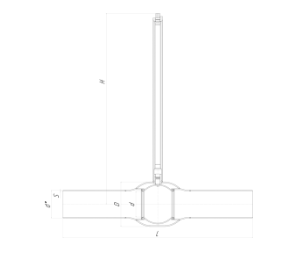

Габаритно-присоединительные размеры

Кран шаровый с телескопическим штоком КШ.П.П.Т.GAS - 2

DN PN Каталожное обозначение d d* S D L H
32 40 КШ.П.П.Т.GAS.032.40-01 H=... 30 42,3 3,2 60 1500 1000-1500, 1400 - 2000, по запросу
40 40 КШ.П.П.Т.GAS.040.40-01 H=... 40 48 3,5 76 1500
50 40 КШ.П.П.Т.GAS.050.40-01 H=... 48 57 3,5 89 1500
65 25 КШ.П.П.Т.GAS.065.25-01 H=... 63 76 4 114 1500
80 25 КШ.П.П.Т.GAS.080.25-01 H=... 75 89 4 133 1500
100 25 КШ.П.П.Т.GAS.100.25-01 H=... 100 108 5 180 1500
125 25 КШ.П.П.Т.GAS.125.25-01 H=... 125 133 5 219 1500
150* 25 КШ.П.П.Т.GAS.150.25-01 H=... 148 159 6 273 1500
200* 25 КШ.П.П.Т.GAS.200.25-01 H=... 200 219 8 351 1500

* Рекомендуется установка редуктора
Нанесена изоляция весьма усиленного типа Карбофлекс
Свыше DN 250 по запросу

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
