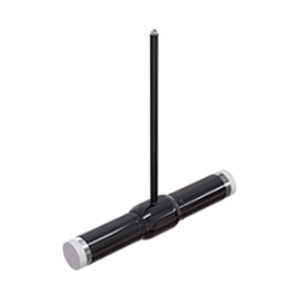

Кран шаровый с телескопическим штоком КШ.П.П.Т.RS
Основным рабочим элементом полнопроходного крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана.
Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел.
Основные применяемые стали
- Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
- Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
- Ст. 12Х18Н10Т (коррозионностойкое исполнение).
Модели серии RS
- КШ.П.П.Т.RS DN 32-200 PN 25-40 приварка/приварка.
Габаритно-присоединительные размеры
| DN | PN | Каталожное обозначение | d | d* | S | D | L | H |
| 32 | 40 | КШ.П.П.Т.RS...032.40-02 H=... | 30 | 42,3 | 3,2 | 60 | 1500 | 1000-1500, 1400 - 2000, по запросу |
| 40 | 40 | КШ.П.П.Т.RS...040.40-02 H=... | 40 | 48 | 3,5 | 76 | 1500 | |
| 50 | 40 | КШ.П.П.Т.RS...050.40-02 H=... | 48 | 57 | 3,5 | 89 | 1500 | |
| 65 | 25 | КШ.П.П.Т.RS...065.25-02 H=... | 63 | 76 | 4 | 114 | 1500 | |
| 80 | 25 | КШ.П.П.Т.RS...080.25-02 H=... | 75 | 89 | 4 | 133 | 1500 | |
| 100 | 25 | КШ.П.П.Т.RS...100.25-02 H=... | 100 | 108 | 5 | 180 | 1500 | |
| 125 | 25 | КШ.П.П.Т.RS...125.25-02 H=... | 125 | 133 | 5 | 219 | 1500 | |
| 150* | 25 | КШ.П.П.Т.RS...150.25-02 H=... | 148 | 159 | 6 | 273 | 1500 | |
| 200* | 25 | КШ.П.П.Т.RS...200.25-02 H=... | 200 | 219 | 8 | 351 | 1500 |
* Рекомендуется установка редуктора
** Свыше DN 250 по запросу
Таблца обозначения шаровых кранов ALSO
