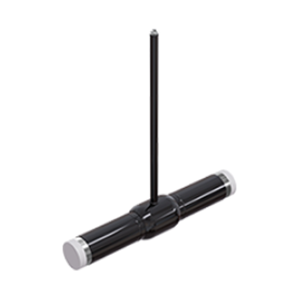

Кран шаровый с телескопическим штоком КШ.П.Т.RS

Заказать
Заказать

Основным рабочим элементом редуцированного крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана.

Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).

Модели серии RS

  • КШ.П.Т.RS DN 40-250 PN 25-40 приварка/приварка.

Габаритно-присоединительные размеры

Кран шаровый с телескопическим штоком КШ.П.Т.RS - 2

DN PN Каталожное обозначение d d* S D L H
40 40 КШ.П.Т.RS.040.40-02 H=... 30 48 3,5 60 1500 1000-1500, 1400 - 2000, по запросу
50 40 КШ.П.Т.RS.050.40-02 H=... 40 57 3,5 76 1500
65 25 КШ.П.Т.RS.065.25-02 H=... 48 76 4 89 1500
80 25 КШ.П.Т.RS.080.25-02 H=... 63 89 4 114 1500
100 25 КШ.П.Т.RS.100.25-02 H=... 75 108 5 133 1500
125 25 КШ.П.Т.RS.125.25-02 H=... 100 133 5 180 1500
150 25 КШ.П.Т.RS.150.25-02 H=... 125 159 6 219 1500
200* 25 КШ.П.Т.RS.200.25-02 H=... 148 219 8 273 1500
250* 25 КШ.П.Т.RS.250.25-02 H=... 200 273 8 351 1500

* Рекомендуется установка редуктора
** Свыше DN 250 по запросу

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
