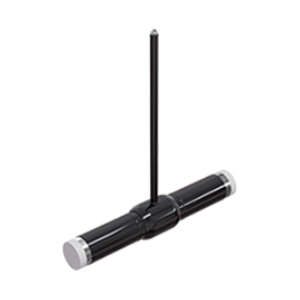

Кран шаровый с удлиненным штоком КШ.П.RS

Заказать
Заказать

Основным рабочим элементом редуцированного крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана.

Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение);

Модели серии RS

  • КШ.П.RS DN 25-500 PN 16-40 приварка/приварка.

Габаритно-присоединительные размеры

Кран шаровый с удлиненным штоком КШ.П.RS - 2

DN PN Каталожное обозначение d d* S D H L
25 40 КШ.П.RS 025.40-02 H=... 18 32 3.5 48 по заказу 1500
32 40 КШ.П.RS 032.40-02 H=... 24 42.3 3 57 по заказу 1500
40 40 КШ.П.RS 040.40-02 H=... 30 48 4 60 по заказу 1500
50 40 КШ.П.RS 050.40-02 H=... 40 57 3.5 76 по заказу 1500
65 25 КШ.П.RS 065.25-02 H=... 48 76 4 89 по заказу 1500
80 25 КШ.П.RS 080.25-02 H=... 63 89 4 114 по заказу 1500
100 25 КШ.П.RS 100.25-02 H=... 75 108 5 133 по заказу 1500
125 25 КШ.П.RS 125.25-02 H=... 100 133 5 180 по заказу 1500
150 25 КШ.П.RS 150.25-02 H=... 125 159 6 219 по заказу 1500
200* 25 КШ.П.RS 200.25-02 H=... 148 219 8 273 по заказу 1500
250* 25 КШ.П.RS 250.25-02 H=... 200 273 8 351 по заказу 1500
300** 16 КШ.П.RS 300.16-02 H=... 240 325 10 426 по заказу 1500
300** 25 КШ.П.RS 300.25-02 H=... 240 325 10 426 по заказу 1500
350** 16 КШ.П.RS 350.16-02 H=... 300 377 10 530 по заказу 1500
350** 25 КШ.П.RS 350.25-02 H=... 300 377 10 530 по заказу 1500
400** 16 КШ.П.RS 400.16-02 H=... 300 426 10 530 по заказу 1500
400** 25 КШ.П.RS 400.25-02 H=... 300 426 10 530 по заказу 1500
500** 16 КШ.П.RS 500.16-02 H=... 390 530 10 630 по заказу 1500
500** 25 КШ.П.RS 500.25-02 H=... 390 530 10 630 по заказу 1500

* Рекомендуется установка редуктора
** В комплекте с механическим редуктором PRO GEAR/ROTORK



Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
