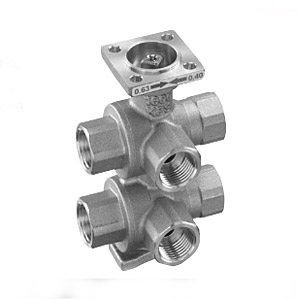

R3015... Регулирующий 62ходовый шаровой кран DN15
6ходовый регулирующий кран, внутренняя резьба
- 2 контура (охлаждение / нагрев)
- С поворотным электроприводом 90°
- Для переключения или плавной регулировки потолочного отопления / охлаждения

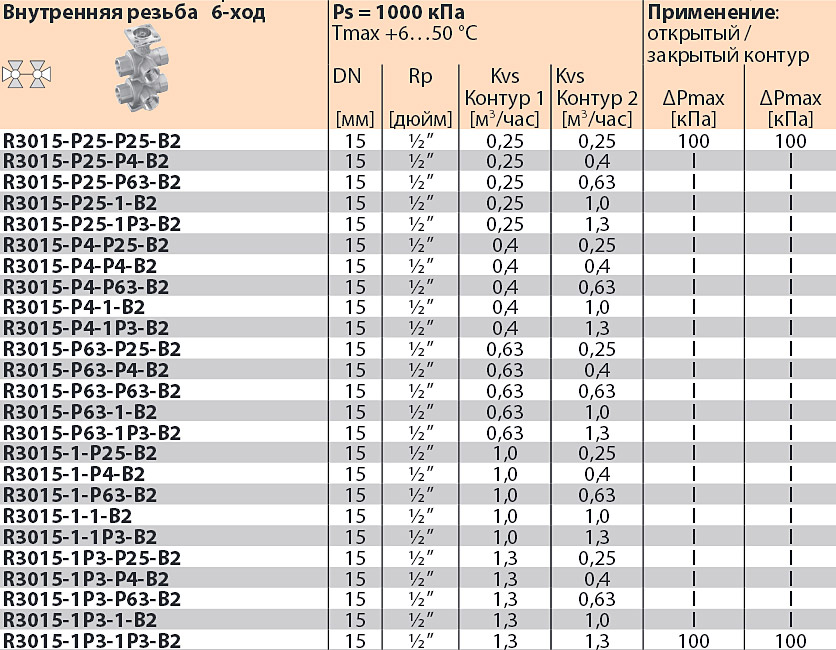

Типы кранов
Технические характеристики
| Среда | Холодная и горячая вода |
| Температура среды | Холодная вода +6°С ... +25 °С Горячая вода +25°С ... +50 °С (80 °С - 1 час) |
| Номинальное давление Ps | 1000 кПа |
| Характеристика потока | Линейная |
| Пропускная способность Kvs | См. «Обзор типов» |
| Дифференциальное давление | ΔPmax 100 кПа |
| Уровень утечки | Герметичен |
| Трубное присоединение | Внутренняя резьба |
| Угол поворота | Охлаждение 0...30° Нерабочая зона 30°...60° Обогрев 60°...90° |
| Положение установки | От вертикального до горизонтального (относительно штока) |
| Тех. обслуживание | Не требуется |
| Тело клапана | Штампованное, никелированная латунь |
| Конус клапана | Хромированная латунь |
| Шток | Никелерованная латунь |
| Уплотнение штока | Кольцо / NBR |
| Уплотнение шара | PTFE,Кольцо NBR |
| Диафрагма регулировки потока | Нержавеющая сталь |
Управление
Регулирующий клапан управляется при помощи поворотного электропривода . Поворотные электроприводы управляются стандартным сигналом 0...10 В= или MP сигналом, устанавливая шар крана в требуемое положение.
При повороте крана до упора по часовой стрелке - полсностью открытк контур охлаждения.
При повороте крана до упора против часовой стрелке - полсностью открытк контур обогрева.
| LR..A | HR... | ||||
|---|---|---|---|---|---|
| DN [мм] | Rp [дюймы] | X [мм] | Y [мм] | X [мм] | Y [мм] |
| 15 | ¾” | 160 | 40 | 200 | 40 |
Установка
Необходимо принимать во внимание направление потока. Положение шара определяется по Lметке на штоке

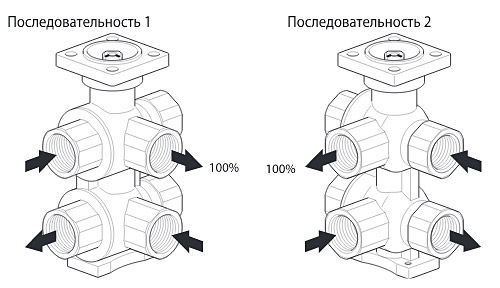

1. Обогрев и охлаждение в одном направлении

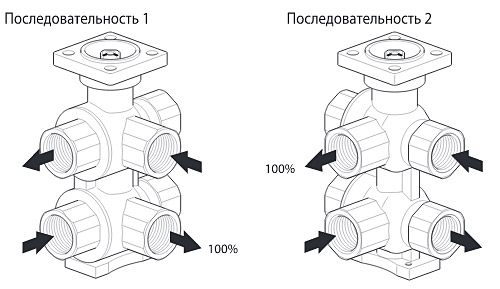

2. Обогрев и охлаждение в обратном направлении
ВНИМАНИЕ!
- Клапан разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящих за рамки указанные в спецификации, особенно для применения на воздушных суднах.
- Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации заводаизготовителя.
- Клапан не содержит частей, которые могут бытьпереустановлены или отремонтированы потребителем.
- Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиесяк данной конкретной местности.
- При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.
