R3...BL.. Перекидной шаровой кран, 3-ходовый

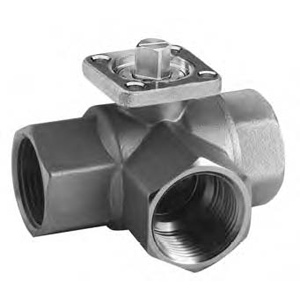

3-ходовый перекидной шаровой кран, внутренняя резьба
- закрытые системы горячей и холодной воды
- для переключения воды и 2-позиционного управления в системах подготовки воздуха и отопления
- полностью герметичен

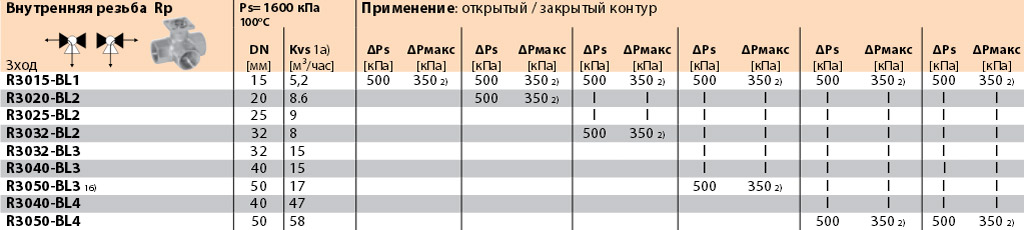

Типы кранов
Технические характеристики
| Среда | Холодная и горячая вода (содержание гликоля макс 50%) |
| Температура среды | +5°С ... +110 °С (температуры ниже и выше по запросу) |
| Номинальное давление Ps | См. «Обзор типов» |
| Пропускная способность Kvs | См. «Обзор типов» |
| Дифференциальное давление | ΔPmax 350 кПа (200 кПа для бесшумной работы) |
| Запирающее давление | ΔPs 500 кПа |
| Уровень утечки | Непроницаемый для пузырьков воздуха |
| Трубное присоединение | Внутренняя резьба |
| Угол поворота | 90° (рабочий диапазон 15...90°) |
| Положение установки | От вертикального до горизонтального (относительно штока) |
| Тех. обслуживание | Не требуется |
| Тело клапана | Штампованное, никелированая латунь |
| Конус клапана и шток | Никелированая латунь |
| Уплотнение штока | Кольцо / EPDM |
| Уплотнение шара | Кольцо / PTFE |
Управление
Перекидной клапан управляется при помощи поворотного электропривода. Поворотные электроприводы управляются сигналом открыто/закрыто.

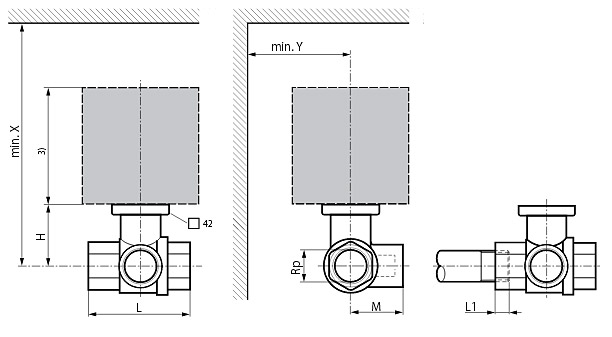

| DN [мм] | Rp [дюймы] | L [мм] | H [мм] | M [мм] | L1(1) [мм] | X(2) [мм] | Y(2) [мм] | Вес [кг] |
|---|---|---|---|---|---|---|---|---|
| 15 | ½” | 67 | 45 | 39 | 13 | 220 | 90 | 0,45 |
| 20 | ¾” | 78 | 47,5 | 41,5 | 13 | 220 | 90 | 0,6 |
| 25 | 1” | 87 | 47,5 | 45 | 17 | 220 | 90 | 0,9 |
| 32 | 1¼” | 105 | 47,5 | 55,5 | 19 | 220 | 90 | 1,2 |
| 32 | 1¼” | 105 | 52 | 55,5 | 19 | 230 | 90 | 1,3 |
| 40 | 1½” | 111 | 52 | 56 | 19 | 230 | 90 | 1,5 |
| 50 | 2” | 125 | 58 | 68 | 22 | 240 | 90 | 2,4 |
1)Максимальная глубина вкручивания
2)Минимальное расстояние от центра крана
3)Размеры привода можно узнать в технических данных самого привода
ВНИМАНИЕ!
- Клапан разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящих за рамки указанные в спецификации, особенно для применения на воздушных суднах.
- Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации заводаизготовителя.
- Клапан не содержит частей, которые могут бытьпереустановлены или отремонтированы потребителем.
- Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиесяк данной конкретной местности.
- При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.
