R4...D(К) Запорный шаровой кран DN10...20, 28ходовый

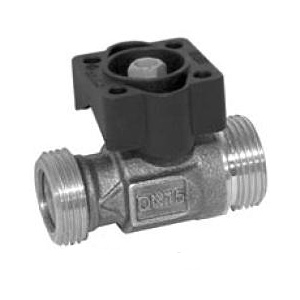

Запорный шаровой кран DN10...20, 2ходовый
- Открытые и закрытые контуры горячей и холодной воды
- Применим в бытовых системах

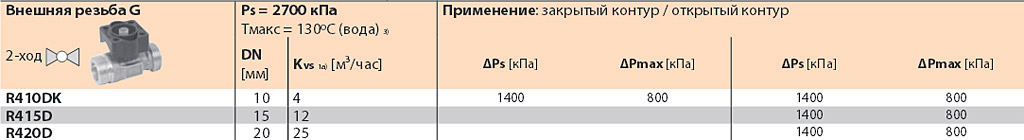

Типы кранов
Пояснения
1а) Kvs = А-АВ , Kvs (В-АВ) – 70% х Kvs.
3) Температура в диапазоне –10...+5 °С с использованием подогрева штока исключая регулирующие краны DN10 и R529, R530, R538, R540, R548, R55
Технические характеристики
| Среда | Холодная и горячая вода, питьевая вода |
| Температура среды | Вода +2°С ... +130 °С |
| Номинальное давление Ps | 2700 кПа |
| Пропускная способность Kvs | См. «Обзор типов» |
| Дифференциальное давление | ΔPmax 800 кПа |
| Запирающее давление | ΔPs 1400 кПа |
| Уровень утечки | Непроницаемый для пузырьков воздуха |
| Трубное присоединение | Внешняя резьба |
| Угол поворота | 90° (рабочий диапазон 15...90°) |
| Положение установки | От вертикального до горизонтального (относительно штока) |
| Тех. обслуживание | Не требуется |
| Тело клапана | Освинцованая красная литейна латунь (CuSn4Zn6P6) |
| Конус клапана и шток | Нержавеющая сталь |
| Седло штока | EPDM |
| Уплотнение штока | Teflon (PTFEGF15%) |
| Смазка | UNIsilicon (пригодна для питьевой воды) |
| Седло привода | Пластик (PA66GF 30%) |
| Верх штока | Пластик (PA66GF 30%) |
| Седло шара | TEFZEL |
| Корректирующий диск | TEFZEL |
Принцип действия
Регулирующий клапан управляется при помощи поворотного электропривода . Поворотные электроприводы управляются стандартным сигналом 0...10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу . Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке

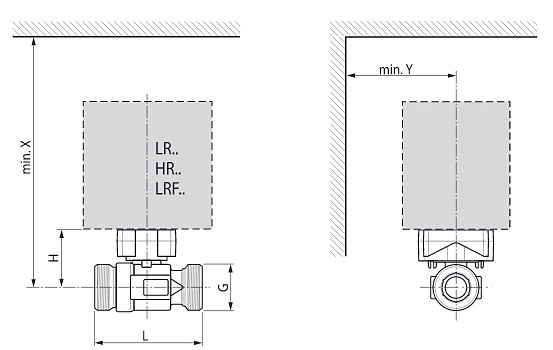

| LR../TRC.. | HR... | LRF.. | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN [мм] | L [мм] | H [мм] | G [дюймы] | X [мм] | Y [мм] | X [мм] | Y [мм] | X [мм] | Y [мм] | Вес [кг] |
| 10 | 65 | 38 | ¾” | 160 | 70 | 190 | 70 | 170 | 70 | 0,25 |
| 15 | 75 | 42 | 1” | 165 | 70 | 195 | 70 | 175 | 70 | 0,35 |
| 20 | 107 | 55 | 1¼” | 180 | 70 | 200 | 70 | 190 | 70 | 0,55 |
1)Размеры привода можно узнать в технических данных самого привода
2) В кранах DN 15 и DN 20 используется крепежный винт М4. Поставляется с TRC..., LR..., LRF как ZM400
ВНИМАНИЕ!
- Клапан разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящих за рамки указанные в спецификации, особенно для применения на воздушных суднах.
- Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации заводаизготовителя.
- Клапан не содержит частей, которые могут бытьпереустановлены или отремонтированы потребителем.
- Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиесяк данной конкретной местности.
- При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.
