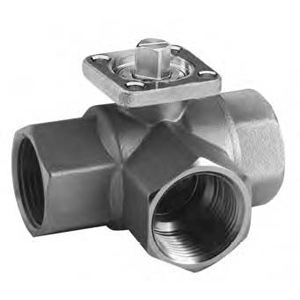

R3..хх-S.., 3-ходовый регулирующий шаровой кран DN15, внутренняя резьба
3-ходовый регулирующий шаровой кран
- открытые и закрытые системы горячей и холодной воды
- для плавного регулирования воды в системах подготовки воздуха и отопления
- полностью герметичен
Типы кранов
| ТИП | Kvs [м³/час] | DN [мм] | Rp [дюймы] | Ps [кПа] |
|---|---|---|---|---|
| *R3015-P25-S1 | 0.25 | 15 | ½” | 1600 |
| *R3015-P4-S1 | 0.4 | 15 | ½” | 1600 |
| *R3015-P63-S1 | 0.63 | 15 | ½” | 1600 |
| *R3015-1-S1 | 1 | 15 | ½” | 1600 |
| *R3015-1P6-S1 | 1.6 | 15 | ½” | 1600 |
| *R3015-2P5-S1 | 2.5 | 15 | ½” | 1600 |
| *R3015-4-S1 | 4 | 15 | ½” | 1600 |
Технические характеристики
| Среда | Холодная и горячая вода (содержание гликоля макс 50%) |
| Температура среды | -10 °С ... +120°С |
| Ограничения по температуре | Температура среды может быть ограничена в зависимости от типа привода, установленного на кран. Точную температуру среду можно определить из технического описания конкретного привода |
| Дифференциальное давление | ΔPmax 350 кПа (200 кПа для бесшумной работы) |
| Запирающее давление | ΔPs 1400 кПа |
| Характеристика потока | Регулирующий канал А-АВ : равнопроцентная арактеристика |
| Уровень утечки | Регулирующий канал А-АВ : А, герметичен |
| Класс утечки | Байпас В-АВ Класс утечки I 1...2% от Кvs, в зависимости от DN |
| Трубное присоединение | Внутренняя резьба |
| Угол поворота |
90° (рабочий диапазон 15...90°) А-АВ 90° (байпас В-АВ 15...70°) |
| Положение установки | От вертикального до горизонтального (относительно штока) |
| Тех. обслуживание | Не требуется |
| Тело клапана | Штампованное, никелированная латунь |
| Конус клапана и шток | Нержавеющая сталь |
| Уплотнение штока | Кольцо / EPDM |
| Уплотнение шара | PTFE / Кольцо EPDM (DN 20 Viton) |
| Корректирующий диск | Проход А-АВ: DN15...50 TEFZEL (R3040-25-S4, R3050-40-S4, R3050-58-S4 : нержавеющая сталь) |
Управление
Регулирующий клапан управляется при помощи поворотного электропривода . Поворотные электроприводы управляются стандартным сигналом 0...10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу . Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.
Характеристика потока
Равно-процентная характеристика потока обеспечивается встроенным корректирующим диском.
| DN [мм] | ТИП | Вес [кг] | Rp | L [мм] | L1 [мм] | H [мм] | М [мм] | X [мм] | Y [мм] |
|---|---|---|---|---|---|---|---|---|---|
| 15 | R3015-P25-S1 | 0,27 | ½” | 67 | 13 | 35 | 36 | 230 | 90 |
| 15 | R3015-P4-S1 | 0,27 | ½” | 67 | 13 | 35 | 36 | 230 | 90 |
| 15 | R3015-P63-S1 | 0,27 | ½” | 67 | 13 | 35 | 36 | 230 | 90 |
| 15 | R3015-1-S1 | 0,27 | ½” | 67 | 13 | 35 | 36 | 230 | 90 |
| 15 | R3015-1P6-S1 | 0,37 | ½” | 67 | 13 | 44 | 36 | 230 | 90 |
| 15 | R3015-2P5-S1 | 0,37 | ½” | 67 | 13 | 44 | 36 | 230 | 90 |
| 15 | R3015-4-S1 | 0,37 | ½” | 67 | 13 | 44 | 36 | 230 | 90 |
L1 Максимальная глубина вкручивания
X/Y Минимальное расстояние от центра крана
Размеры привода можно узнать в технических данных самого привода
