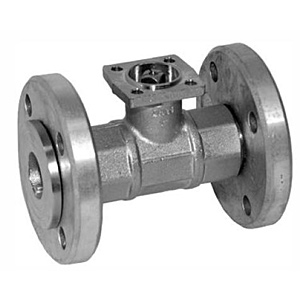

R6..Rхх-B.., 2-ходовый регулирующий шаровой кран DN15...20, фланцы
2-ходовый шаровой кран откр/закр
- открытые и закрытые системы горячей и холодной воды
- для плавного регулирования воды в системах подготовки воздуха и отопления
- полностью герметичен
Типы кранов
| ТИП | Kvs [м³/час] | DN [мм] | Ps [кПа] |
|---|---|---|---|
| *R6015RP63-B1 | 0.63 | 15 | 600 |
| *R6015R1-B1 | 1 | 15 | 600 |
| *R6015R1P6-B1 | 1.6 | 15 | 600 |
| *R6015R2P5-B1 | 2.5 | 15 | 600 |
| *R6015R4-B1 | 4 | 15 | 600 |
| R6020R6P3-B1 | 6.3 | 20 | 600 |
Технические характеристики
| Среда | Холодная и горячая вода (содержание гликоля макс 50%) |
| Температура среды | -10 °С ... +100°С |
| Ограничения по температуре | Температура среды может быть ограничена в зависимости от типа привода, установленного на кран. Точную температуру среду можно определить из технического описания конкретного привода |
| Пропускная способность Kvs | См. «Обзор типов» |
| Дифференциальное давление | ΔPmax 100 кПа |
| Запирающее давление | ΔPs 600 кПа |
| Характеристика потока | Регулирующий канал А-АВ : равнопроцентная характеристика |
| Уровень утечки | А, герметичен |
| Трубное присоединение | Фланцы PN6 |
| Угол поворота | 90° (рабочий диапазон 15...90°) |
| Положение установки | От вертикального до горизонтального (относительно штока) |
| Тех. обслуживание | Не требуется |
| Тело клапана | Штампованное, никелированная латунь |
| Конус клапана | Хромированная латунь |
| Шток | Никелированная латунь |
| Уплотнение штока | Кольцо / EPDM |
| Уплотнение шара | PTFE /Кольцо EPDM (DN20 Viton) |
| Корректирующий диск | TEFZEL |
| Фланцы | DN15/20 гальванизированная сталь DN25...50 алюминий |
Управление
Регулирующий клапан управляется при помощи поворотного электропривода . Поворотные электроприводы управляются стандартным сигналом 0...10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу . Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке
Характеристика потока
Равно-процентная характеристика потока обеспечивается встроенным корректирующим диском.
| DN [мм] | ТИП | Вес [кг] | L [мм] | H [мм] | X [мм] | Y [мм] |
|---|---|---|---|---|---|---|
| 15 | R6015RP63-B1 | 1.3 | 101.5 | 36 | 230 | 90 |
| 15 | R6015R1-B1 | 1.3 | 101.5 | 36 | 230 | 90 |
| 15 | R6015R1P6-B1 | 1.3 | 101.5 | 36 | 230 | 90 |
| 15 | R6015R2P5-B1 | 1.3 | 101.5 | 45 | 230 | 90 |
| 15 | R6015R4-B1 | 1.3 | 101.5 | 45 | 230 | 90 |
| 20 | R6020R6P3-B1 | 1.7 | 112 | 47.5 | 235 | 90 |
