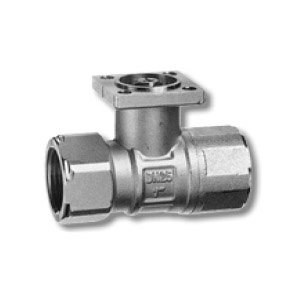

R2..хх-S.., 2-ходовый регулирующий шаровой кран DN15...50, внутренняя резьба
2-ходовый регулирующий шаровой кран
- открытые и закрытые системы горячей и холодной воды
- для плавного регулирования воды в системах подготовки воздуха и отопления
- полностью герметичен
Типы кранов

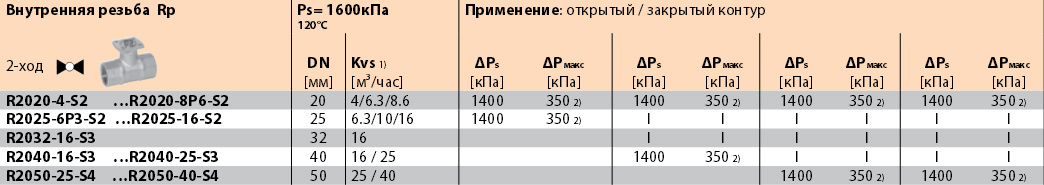

| ТИП | Kvs [м³/час] | DN [мм] | Rp [дюймы] | Ps [кПа] |
|---|---|---|---|---|
| *R2015-P25-S1 | 0.25 | 15 | ½” | 1600 |
| *R2015-P4-S1 | 0.4 | 15 | ½” | 1600 |
| *R2015-P63-S1 | 0.63 | 15 | ½” | 1600 |
| *R2015-1-S1 | 1 | 15 | ½” | 1600 |
| *R2015-1P6-S1 | 1.6 | 15 | ½” | 1600 |
| *R2015-2P5-S1 | 2.5 | 15 | ½” | 1600 |
| *R2015-4-S1 | 4 | 15 | ½” | 1600 |
| *R2015-6P3-S1 | 6.3 | 15 | ½” | 1600 |
| R2020-4-S2 | 4 | 20 | ¾” | 1600 |
| R2020-6P3-S2 | 6.3 | 20 | ¾” | 1600 |
| R2020-8P6-S2 | 8.6 | 20 | ¾” | 1600 |
| R2025-6P3-S2 | 6.3 | 25 | 1 | 1600 |
| R2025-10-S2 | 10 | 25 | 1 | 1600 |
| R2025-16-S2 | 16 | 25 | 1 | 1600 |
| R2032-16-S3 | 16 | 32 | 1¼” | 1600 |
| R2040-16-S3 | 16 | 40 | 1½” | 1600 |
| R2040-25-S3 | 25 | 40 | 1½” | 1600 |
| R2050-25-S4 | 25 | 50 | 2” | 1600 |
| R2050-40-S4 | 40 | 50 | 2” | 1600 |
Технические характеристики
| Среда | Холодная и горячая вода (содержание гликоля макс 50%) |
| Температура среды | -10 °С ... +120°С |
| Ограничения по температуре | Температура среды может быть ограничена в зависимости от типа привода, установленного на кран. Точную температуру среду можно определить из технического описания конкретного привода |
| Пропускная способность Kvs | См. «Обзор типов» |
| Дифференциальное давление | ΔPmax 350 кПа (200 кПа для бесшумной работы) |
| Запирающее давление | ΔPs 1400 кПа |
| Характеристика потока | Регулирующий канал А-АВ : равнопроцентная характеристика |
| Уровень утечки | А, герметичен |
| Трубное присоединение | Внутренняя резьба |
| Угол поворота | 90° (рабочий диапазон 15...90°) |
| Положение установки | От вертикального до горизонтального (относительно штока) |
| Тех. обслуживание | Не требуется |
| Тело клапана | Штампованное, никелированная латунь |
| Конус клапана и шток | Нержавеющая сталь |
| Уплотнение штока | Кольцо / EPDM |
| Уплотнение шара | PTFE, кольцо EPDM |
| Корректирующий диск | TEFZEL DN15...50 R2040-25-S3, R2050-25-S4 нержав. сталь |
Управление
Регулирующий клапан управляется при помощи поворотного электропривода . Поворотные электроприводы управляются стандартным сигналом 0...10 В= или по 3-позиционной схеме и поворач ивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу . Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.
Характеристика потока
Равно-процентная характеристика потока обеспечивается встроенным корректирующим диском.

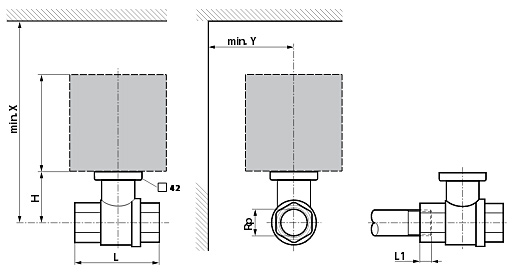

| DN [мм] | ТИП | Вес [кг] | Rp | L [мм] | L1 [мм] | H [мм] | X [мм] | Y [мм] |
|---|---|---|---|---|---|---|---|---|
| 15 | R2015-P25-S1 | 0,24 | ½” | 67 | 13 | 35 | 230 | 90 |
| 15 | R2015-P4-S1 | 0,24 | ½” | 67 | 13 | 35 | 230 | 90 |
| 15 | R2015-P63-S1 | 0,24 | ½” | 67 | 13 | 35 | 230 | 90 |
| 15 | R2015-1-S1 | 0,24 | ½” | 67 | 13 | 35 | 230 | 90 |
| 15 | R2015-1P6-S1 | 0,24 | ½” | 67 | 13 | 35 | 230 | 90 |
| 15 | R2015-2P5-S1 | 0,3 | ½” | 67 | 13 | 44 | 230 | 90 |
| 15 | R2015-4-S1 | 0,3 | ½” | 67 | 13 | 44 | 230 | 90 |
| 15 | R2015-6P3-S1 | 0,3 | ½” | 67 | 13 | 44 | 230 | 90 |
| 20 | R2020-4-S2 | 0,42 | ¾” | 78 | 14 | 46 | 235 | 90 |
| 20 | R2020-6P3-S2 | 0,42 | ¾” | 78 | 14 | 46 | 235 | 90 |
| 20 | R2020-8P6-S2 | 0,42 | ¾” | 78 | 14 | 46 | 235 | 90 |
| 25 | R2025-6P3-S2 | 0,55 | 1” | 87 | 16 | 46 | 235 | 90 |
| 25 | R2025-10-S2 | 0,55 | 1” | 87 | 16 | 46 | 235 | 90 |
| 25 | R2025-16-S2 | 0,55 | 1” | 87 | 16 | 46 | 235 | 90 |
| 32 | R2032-16-S3 | 0,78 | 1¼” | 105 | 19 | 50.5 | 240 | 90 |
| 40 | R2040-16-S3 | 0,95 | 1½” | 111 | 19 | 50.5 | 240 | 90 |
| 40 | R2040-25-S3 | 0,95 | 1½” | 111 | 19 | 50.5 | 240 | 90 |
| 50 | R2050-25-S4 | 1,5 | 2” | 125 | 22 | 56 | 245 | 90 |
| 50 | R2050-40-S4 | 1,5 | 2” | 125 | 22 | 56 | 245 | 90 |
