R3..хх-S.., 3-ходовый регулирующий шаровой кран DN15...50, внутренняя резьба

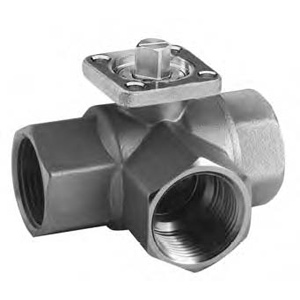

3-ходовый регулирующий шаровой кран

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен

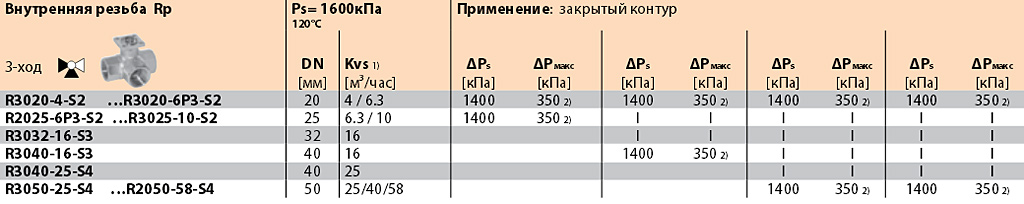

Типы кранов

ТИП Kvs [м³/час] DN [мм] Rp [дюймы] Ps [кПа]
*R3015-P25-S1 0.25 15 ½” 1600
*R3015-P4-S1 0.4 15 ½” 1600
*R3015-P63-S1 0.63 15 ½” 1600
*R3015-1-S1 1 15 ½” 1600
*R3015-1P6-S1 1.6 15 ½” 1600
*R3015-2P5-S1 2.5 15 ½” 1600
*R3015-4-S1 4 15 ½” 1600
R3020-4-S2 4 20 ¾” 1600
R3020-6P3-S2 6.3 20 ¾” 1600
R3025-6P3-S2 6.3 25 1 1600
R3025-10-S2 10 25 1 1600
R3032-16-S3 16 32 1¼” 1600
R3040-16-S3 16 40 1½” 1600
R3040-25-S3 25 40 1½” 1600
R3050-25-S4 25 50 2” 1600
R3050-40-S4 40 50 2” 1600
R3050-58-S4 58 50 2” 1600

Технические характеристики

Среда Холодная и горячая вода (содержание гликоля макс 50%)
Температура среды -10 °С ... +120°С
Ограничения по температуре Температура среды может быть ограничена в зависимости от типа привода, установленного на кран. Точную температуру среду можно определить из технического описания конкретного привода
Дифференциальное давление ΔPmax 350 кПа (200 кПа для бесшумной работы)
Запирающее давление ΔPs 1400 кПа
Характеристика потока Регулирующий канал А-АВ : равнопроцентная арактеристика
Уровень утечки Регулирующий канал А-АВ : А, герметичен
Класс утечки Байпас В-АВ Класс утечки I 1...2% от Кvs, в зависимости от DN
Трубное присоединение Внутренняя резьба
Угол поворота 90° (рабочий диапазон 15...90°) А-АВ
90° (байпас В-АВ 15...70°)
Положение установки От вертикального до горизонтального (относительно штока)
Тех. обслуживание Не требуется
Тело клапана Штампованное, никелированная латунь
Конус клапана и шток Нержавеющая сталь
Уплотнение штока Кольцо / EPDM
Уплотнение шара PTFE / Кольцо EPDM (DN 20 Viton)
Корректирующий диск Проход А-АВ: DN15...50 TEFZEL (R3040-25-S4, R3050-40-S4, R3050-58-S4 : нержавеющая сталь)

Управление

Регулирующий клапан управляется при помощи поворотного электропривода . Поворотные электроприводы управляются стандартным сигналом 0...10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу . Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока обеспечивается встроенным корректирующим диском.

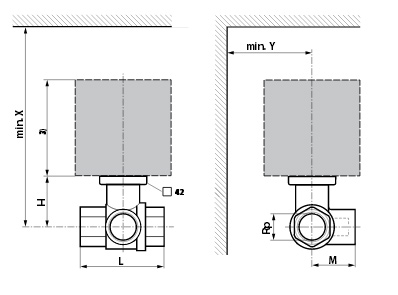

DN [мм] ТИП Вес [кг] Rp L [мм] L1 [мм] H [мм] М [мм] X [мм] Y [мм]
15 R3015-P25-S1 0,27 ½” 67 13 35 36 230 90
15 R3015-P4-S1 0,27 ½” 67 13 35 36 230 90
15 R3015-P63-S1 0,27 ½” 67 13 35 36 230 90
15 R3015-1-S1 0,27 ½” 67 13 35 36 230 90
15 R3015-1P6-S1 0,37 ½” 67 13 44 36 230 90
15 R3015-2P5-S1 0,37 ½” 67 13 44 36 230 90
15 R3015-4-S1 0,37 ½” 67 13 44 36 230 90
20 R3020-4-S2 0,46 ¾” 78 14 46 41,5 220 90
20 R3020-6P3-S2 0,46 ¾” 78 14 46 41,5 220 90
25 R3025-6P3-S2 0,65 1” 87 16 46 45 235 90
25 R3025-10-S2 0,65 1” 87 16 46 45 235 90
32 R3032-16-S3 0,95 ¼” 105 19 50.5 55,5 240 90
40 R3040-16-S3 1,15 ½” 111 19 50.5 56 240 90
40 R3040-25-S4 1,15 1½” 122 19 62 66,5 250 90
50 R3050-25-S4 1,9 2” 125 22 56 68 245 90
50 R3050-40-S4 1,8 2” 142 22 68 79 262 90
50 R3050-58-S4 1,8 2” 142 22 68 79 262 90

L1 Максимальная глубина вкручивания
X/Y Минимальное расстояние от центра крана
Размеры привода можно узнать в технических данных самого привода
