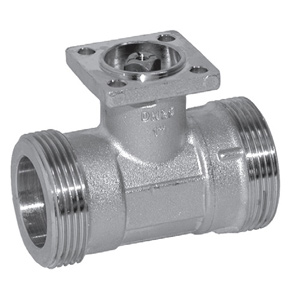

R4..., 2-ходовый регулирующий шаровой кран DN10...50, внешняя резьба
2-ходовый регулирующий шаровой кран
- открытые и закрытые системы горячей и холодной воды
- для плавного регулирования воды в системах подготовки воздуха и отопления
- полностью герметичен
Типы кранов
| ТИП | Kvs [м³/час] | DN [мм] | Rp [дюймы] | Ps [кПа] |
|---|---|---|---|---|
| *R405K | 0.25 | 10 | ¾” | 4140 |
| *R406K | 0.4 | 10 | ¾” | 4140 |
| *R407K | 0.63 | 10 | ¾” | 4140 |
| *R408K | 1 | 10 | ¾” | 4140 |
| *R409K | 1.6 | 10 | ¾” | 4140 |
| *R409 | 0.63 | 15 | 1” | 4140 |
| *R410 | 1 | 15 | 1” | 4140 |
| *R411 | 1.6 | 15 | 1” | 4140 |
| *R412 | 2.5 | 15 | 1” | 4140 |
| *R413 | 4 | 15 | 1” | 4140 |
| *R414 | 6.3 | 15 | 1” | 4140 |
| R417 | 4 | 20 | 1¼” | 4140 |
| R418 | 6.3 | 20 | 1¼” | 4140 |
| R419 | 8.6 | 20 | 1¼” | 4140 |
| R422 | 6.3 | 25 | 1½” | 4140 |
| R423 | 10 | 25 | 1½” | 4140 |
| R424 | 16 | 25 | 1½” | 4140 |
| R429 | 10 | 32 | 2” | 4140 |
| R431 | 16 | 32 | 2” | 2760 |
| R438 | 16 | 40 | 2¼” | 2760 |
| R439 | 25 | 40 | 2¼” | 2760 |
| R448 | 25 | 50 | 2¾” | 2760 |
| R449 | 40 | 50 | 2¾” | 2760 |
Технические характеристики
| Среда | Холодная и горячая вода (содержание гликоля макс 50%) |
| Температура среды | +5 °С ... +110°С1) |

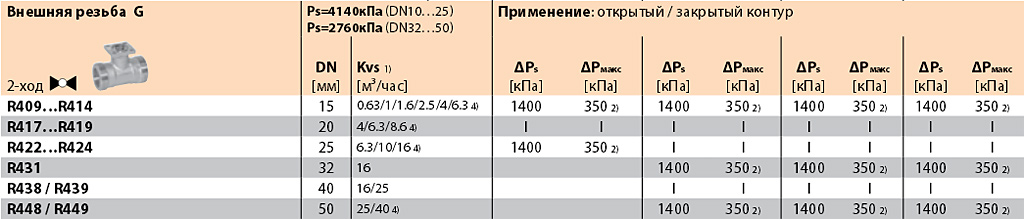

| Дифференциальное давление | ΔPmax 350 кПа (200 кПа для бесшумной работы) |
| Запирающее давление | ΔPs 1400 кПа |
| Номинальное давление Ps | См. Обзор типов |
| Характеристика потока | Регулирующий канал А-АВ : равнопроцентная характеристика |
| Уровень утечки | А, герметичен |
| Трубное присоединение | Внешняя резьба |
| Угол поворота | 90° (рабочий диапазон 15...90° ) |
| Положение установки | От вертикального до горизонтального (относительно штока) |
| Тех. обслуживание | Не требуется |
| Тело клапана | Штампованное, никелированная латунь |
| Конус клапана и шток | Нержавеющая сталь |
| Уплотнение штока | Кольцо EPDM |
| Уплотнение шара | Кольцо PTFE, Viton |
| Корректирующий диск | TEFZEL |
Управление
Регулирующий клапан управляется при помощи поворотного электропривода . Поворотные электроприводы управляются стандартным сигналом 0...10 В= или по 3-позиционной схеме и поворач ивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу . Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.
Характеристика потока
Равно-процентная характеристика потока обеспечивается встроенным корректирующим диском.

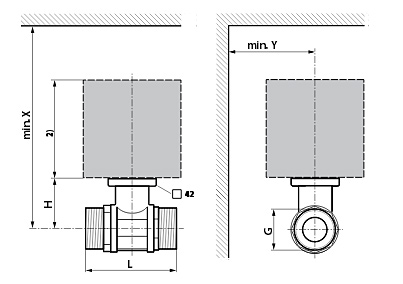

| DN [мм] | ТИП | L [мм] | H [мм] | G [дюймы] | X1) [мм] | Y1) [мм] | Вес [кг] |
|---|---|---|---|---|---|---|---|
| 10 | 69 | 31.5 | ¾” | 220 | 90 | 0.4 | |
| 15 | 74 | 44 | 1” | 220 | 90 | 0.6 | |
| 20 | 85.5 | 46 | 1¼” | 220 | 90 | 0.8 | |
| 25 | 84.5 | 46 | 1½” | 220 | 90 | 0.9 | |
| 32 | R429 | 97.5 | 46 | 2” | 220 | 90 | 1.1 |
| 32 | R431 | 102 | 50.5 | 2” | 230 | 90 | 1.3 |
| 40 | 103 | 50.5 | 2¼” | 230 | 90 | 1.4 | |
| 50 | 115.5 | 56 | 2¾” | 240 | 90 | 2.3 |
