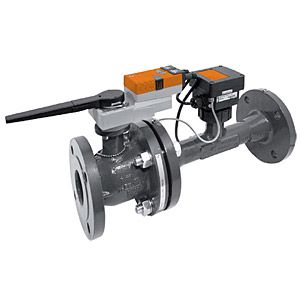

Регулирующий клапан P6... W..-C24E
Регулирующий клапан с возможностью установки определенного расхода теплоносителя и управления расходом от датчика , 2-х ходовой, фланец PN16
- Для закрытых систем горячей и холодной воды
- Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
- Номинальное напряжение 24 В~/=
- Управление: плавное регулирование 0,5...10 В= или по выбору
- Обратная связь: 0,5...10 В= или по выбору
- Возможность подключения к сети MP-bus BELIMO
- Преобразование сигналов датчика (активного)
Типы кранов
| ТИП | Vnom [л/с] | Vnom [л/мин] | Kvs [м³/час] | DN [мм] | DN [дюймы] | Ps [кПа] | ΔPmax [кПа] | n(gl) | Sv |
|---|---|---|---|---|---|---|---|---|---|
| P6065W800-C24E | 8 | 480 | 45 | 65 | 2½” | 1600 | 340 | 3.2 | >100 |
| P6080W1100-C24E | 11 | 660 | 65 | 80 | 3” | 1600 | 340 | 3.2 | >100 |
| P6100W2000-C24E | 20 | 1200 | 110 | 100 | 4” | 1600 | 340 | 3.2 | >100 |
| P6125W3125-C24E | 31.25 | 1875 | 170 | 125 | 5” | 1600 | 340 | 3.2 | >100 |
| P6150W4500-C24E | 45 | 2700 | 270 | 150 | 6” | 1600 | 340 | 3.2 | >100 |
1) Теоретическое значение параметра Kvs для расчета потери давления
Технические характеристики крана
| Электрические параметры | Номинальноенапряжение | 24 В~, 50 Гц / 24 В= |
| Диапазон номинального напряжения | 19,2...28,8 В~ / 21,6...28,8 В= | |
| Расчетная мощность | 11 ВА (DN 65...100) / 12 ВА (DN125...150) | |
|
Потребляемая мощность: - во время вращения - в состоянии покоя |
8,5 Вт (DN 65...100) / 9 Вт (DN125...150) 5,75 Вт (DN 65...100) / 6,5 Вт (DN125...150) |
|
| Соединение | Кабель: 1м, 4х0.75 мм2 | |
| Функциональные данные | Крутящий момент (номинальный) | 20 Нм (DN 65...100) / 40 Нм (DN125...150) |
|
Управление: - управляющий сигнал Y - рабочий диапазон |
0...10 В= Типовое входное сопротивление 100 кОм 0,5...10 В= |
|
| Настраиваемый расход Vmax | См. «Обзор типов» | |
| Обратная связь | 0,5... 10 В= , макс. 1 мА (измеряемое напряжение U) | |
| Принудительное управление | Защелкивание зубчатого редуктора при помощи кнопки (временно - переменное) | |
| Время повтора | 90 с/ 90 º | |
| Уровень шума | Макс 45 дБ (А) | |
| Индикация положения | Механический указатель, съемный | |
| Безопасность | Класс защиты | III (для низких напряжений) |
| Электромагнитная совместимость | СЕ в соответствии с 2004/108/ЕС | |
| Степень защиты корпуса | IP54 в любом положении установки | |
| Номинальный импульс напряжения | 0,8 кВ | |
| Принцип действия | Тип 1 | |
| Степень контроля загрязнений | 3 | |
| Температура окружающей среды | -10...+50ºС | |
| Температура хранения | -20...+80ºС | |
| Влажность окружающей среды | 95% отн., не конденсир. | |
| Техническое обслуживание | не требуется | |
| Функциональные данные устройства регулирующего клапана с датчиком | Среда | Холодная и горячая вода (содержание гликоля макс 50%) |
| Температура среды | -2°С ... +120 °С в регулирующем клапане | |
| Разрешенное рабочее давление Ps | См. «Обзор типов» | |
| Дифференциальное давление | См. «Обзор типов» | |
| Кривая расхода |
Равнопроцентная n(gl) cм. «Обзор типов» оптимизирован в диапазоне открытия |
|
| Амплитуда изменений расхода Sv | cм. «Обзор типов» | |
| Уровень утечки | Герметичен | |
| Трубное присоединение | Фланцы PN16 | |
| Запирающее давление | ΔPs 600 кПа | |
| Минимальная потеря давления | 22 кПа при Vnom | |
| Угол поворота | 90° | |
| Положение установки | От вертикального до горизонтального (относительно штока) | |
| Тех. обслуживание | Не требуется | |
| Материалы | Тело клапана | N –JL1040 (GG25 c защитной краской) |
| Конус клапана | Нержавеющая сталь AlSl 316 | |
| Шток | Нержавеющая сталь AlSl 304 | |
| Уплотнение штока | EPDM Perox | |
| Седло шара | PTFE, кольцо Viton | |
| Корректирующий диск | Нержавеющая сталь |
Принцип действия

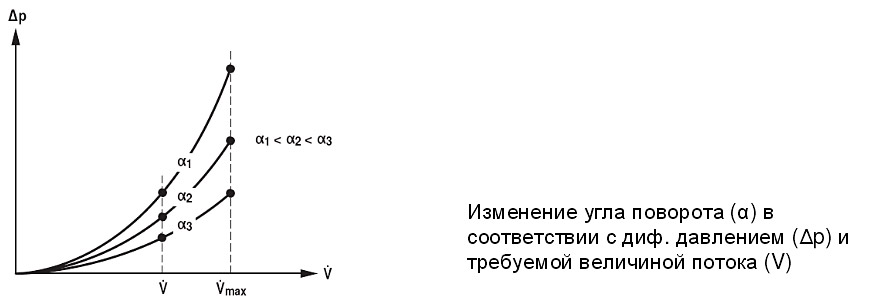

Электропривод состоит из 3-х частей: регулирующий клапан с корректирующим диском, измерительная труба с датчиком скорости среды и самого привода. Прежде всего, на электроприводе задается максимальный расход Vmax, значение которого должно находиться в пределах от 30% до 100% от максимально возможного расхода Vnom. В то же время, значение Vmax соответствует максимальному значению управляющего сигнала (как правило, 10 В). В связи с тем, что регулирующий клапан имеет равнопроцентную характеристику потока, управляющий сигнал для расхода также отображается в равных процентах, например, 70% управляющего сигнала соответствует 38% значения Vmax. В случаях общепринятого применения, электропривод подключается к стандартному сигналу 0.5...10 В=. Потоки среды, протекающие в измерительной трубе со скоростью от > до 2 м/с определяются датчиком как значение расхода. Стандартный сигнал в электроприводе сравнивается с измеренной величиной расхода. В зависимости от отклонения, электропривод перемещает шар регулирующего клапана в требуемую позицию и действует как дросселирующее устройство. Положение шара изменяется, в зависимости от дифференциального давления, посредством конечного регулирующего элемента (см. кривую величины потока).

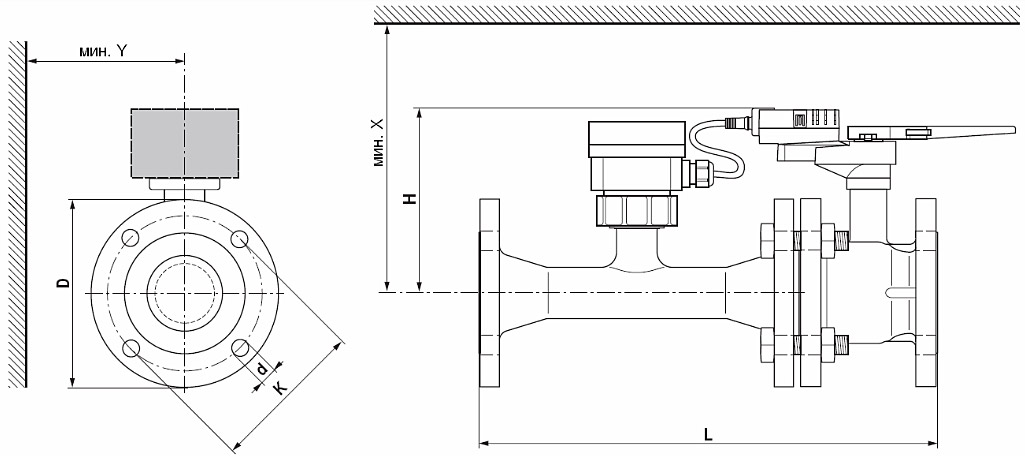

Габаритные размеры и вес
| DN [мм] | L [мм] | H [мм] | D [мм] | K [мм] | d [мм] | X1) [мм] | Y1) [мм] | Вес [кг] |
|---|---|---|---|---|---|---|---|---|
| 65 | 454 | 113 | 185 | 145 | 4×19 | 311 | 150 | 23,2 |
| 80 | 499 | 113 | 200 | 160 | 8×19 | 311 | 150 | 28,3 |
| 100 | 582 | 208 | 229 | 180 | 8×19 | 228 | 165 | 40,1 |
| 125 | 640 | 240 | 254 | 210 | 8×19 | 260 | 180 | 54,3 |
| 150 | 767 | 240 | 282 | 240 | 8×24 | 260 | 180 | 69,6 |
1)Минимальное расстояние относительно центра клапана
2)Размеры электропривода можно найти в его техническом описании
ВНИМАНИЕ!
- Клапан разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящих за рамки указанные в спецификации, особенно для применения на воздушных суднах.
- Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации заводаизготовителя.
- Клапан не содержит частей, которые могут бытьпереустановлены или отремонтированы потребителем.
- Недопустимо отсоединение регулирующего клапана от измерительной трубы.
- Недопустимо отсоединение кабеля от устройства.
- Устройство содержит электрические и электронные компоненты, запрещенные к утилизации вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
