Шаровые краны Optimal
Широкий ассортимент кранов этой серии позволяет применять эту линейку для решения множества задач. А оптимальное соотношение цены и качества делает ее наиболее популярной.
Шаровые краны Royal Thermo OPTIMAL удобны в монтаже и эксплуатации, имеют большой срок службы, герметичны, обладают привлекательным внешним видом. Шаровые краны Royal Thermo OPTIMAL полнопроходные.
Благодаря этому шаровый кран почти мгновенно перекрывает поток и практически не оказывает ему сопротивления. При этом никакие механические примеси и отложения не препятствуют их закрытию.
Преимущества
- Никелированное покрытие;
- Полнопроходная конструкция;
- Ремонтопригодный сальник;
- Защита от подделок (штампованная маркировка на корпусе крана);
- Температура применения от -30°С до +150°С.

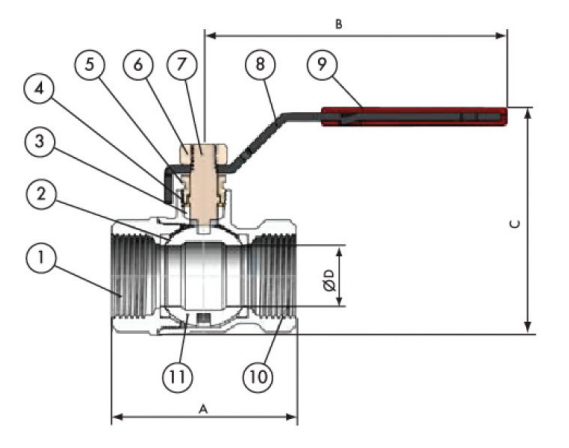

Конструкция
.png "Шаровые краны Optimal (2)")
- Боковая часть;
- Уплотнитель шара;
- Уплотнитель штока;
- Шайба;
- Гайка сальника;
- Гайка крепления рукоятки;
- Шток;
- Ручка;
- Покрытие ручки;
- Корпус крана;
- Шар.
Технические характеристики
| Шаровые краны для воды серии Optimal | |||
| Марка латуни (корпус, шток, затвор шаровый) |
Европа | Марка | CW 617 N |
| Норма | EN 12165 | ||
| Россия | Марка | ЛС 59-2 | |
| Норма | ГОСТ 15527-2004 | ||
| Покрытие | Никель | ||
| Температурный интервал | От -30 до +150°С | ||
| Ремонтопригодность | Ремонтопригоден | ||
| Нормативный срок службы | 30 лет | ||
| Нормативное давление | 40 бар | ||
| Минимальный ресурс | 25 000 циклов | ||
| Наработка на отказ | 55 000 циклов | ||
Габаритные размеры
| Размер | Артикул | Вес, гр | Размеры А-В-С, мм |
| К латунный, резьбы вн - вн, ручка бабочка | |||
| 1/2" | RTO07.007 | 150 | 46-56-39 |
| 3/4" | RTO07.008 | 238 | 57-56-42 |
| 1" | RTO07.009 | 377 | 66-72-50 |
| ШК латунный, резьбы вн - вн, стальная ручка рычаг | |||
| 1/2" | RTO07.001 | 170 | 46-93-50 |
| 3/4" | RTO07.002 | 254 | 57-93-54 |
| 1" | RTO07.003 | 499 | 66-122-60 |
| 1 1/4" | RTE07.070 | 520 | 73-112-89 |
| 1 1/2" | RTO07.071 | 782 | 83-136-112 |
| 2" | RTO07.072 | 1240 | 99-136-123 |
| ШК латунный, резьбы нар - вн, стальная ручка рычаг | |||
| 1/2" | RTO07.004 | 186 | 54-93-50 |
| 3/4" | RTO07.005 | 276 | 64-93-54 |
| 1" | RTO07.006 | 429 | 75-122-60 |
| 1 1/4" | RTO07.020 | 616 | 90-120-60 |
| 1 1/2" | RTO07.021 | 1025 | 100-145-88 |
| 2" | RTO07.022 | 1451 | 102-145-125 |
| ШК латунный, резьбы нар - вн, ручка бабочка | |||
| 1/2" | RTO07.010 | 165 | 54-56-39 |
| 3/4" | RTO07.011 | 250 | 62-56-42 |
| 1" | RTO07.012 | 400 | 74-72-50 |
| ШК латунный, резьбы вн - нар, накидная гайка, ручка бабочка | |||
| 1/2" | RTO07.013 | 211 | 68-56-39 |
| 3/4" | RTO07.014 | 329 | 82-56-42 |
| 1" | RTO07.015 | 592 | 96-72-51 |
| 1 1/4" | RTO07.019 | 700 | 95-124-64 |

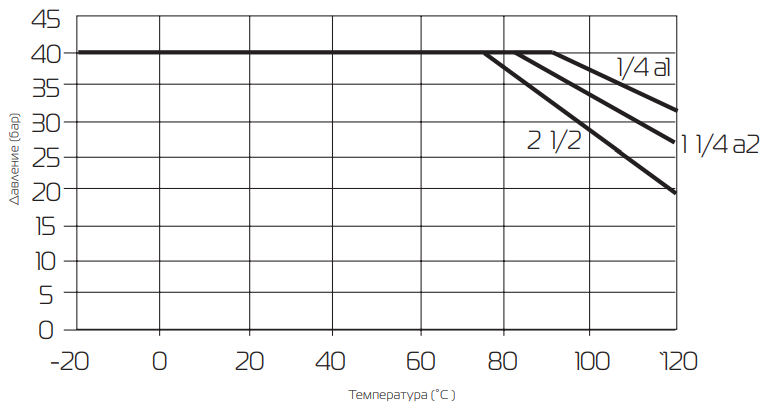

График зависимости рабочего давления от температуры
.png "Шаровые краны Optimal (3)")
