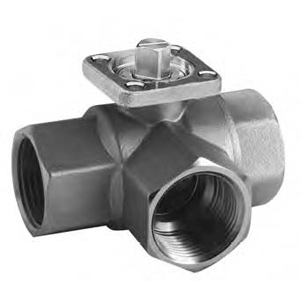

R3..-S.. 3-ходовый шаровой кран откр/закр DN15...50, внутренняя резьба
3-ходовый шаровой кран откр/закр
- открытые и закрытые системы горячей и холодной воды
- для запирания водяного потока в системах подготовки воздуха и отопления
- полностью герметичен

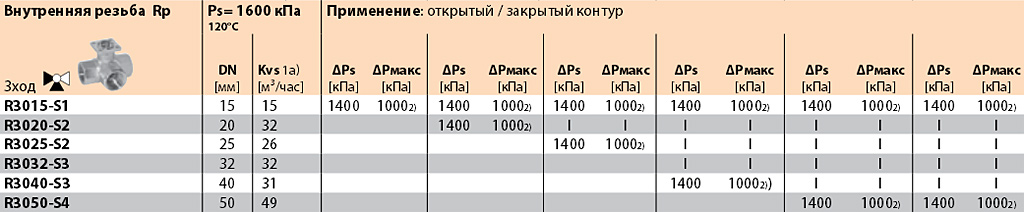

Типы кранов
| ТИП | Kvs [м³/час] | DN [мм] | Rp [дюймы] | Ps [кПа] |
|---|---|---|---|---|
| R3015-S1 | 15 | 15 | ½” | 1600 |
| R3020-S2 | 32 | 20 | ¾” | 1600 |
| R3025-S2 | 26 | 25 | 1” | 1600 |
| R3032-S3 | 32 | 32 | 1¼” | 1600 |
| R3040-S3 | 31 | 40 | 1½” | 1600 |
| R3050-S4 | 49 | 50 | 2” | 1600 |
Технические характеристики
| Среда | Холодная и горячая вода (содержание гликоля макс 50%) |
| Температура среды | -10 °С ... +120°С |
| Ограничения по температуре | Температура среды может быть ограничена в зависимости от типа привода, установленного на кран. Точную температуру среду можно определить из технического описания конкретного привода |
| Дифференциальное давление | ΔPmax 1000 кПа |
| Запирающее давление | ΔPs 1400 кПа |
| Характеристика потока | Байпас В-АВ ≈ 50% от величины Kvs |
| Уровень утечки | Прямой канал А-АВ: А, герметичен |
| Класс утечки | Байпас В-АВ Ксласс утечки I. Макс. 1% от Кvs |
| Трубное присоединение | Внутренняя резьба |
| Угол поворота | 90° (рабочий диапазон 15...90°) |
| Положение установки | От вертикального до горизонтального (относительно штока) |
| Тех. обслуживание | Не требуется |
| Тело клапана | Штампованное, никелированная латунь |
| Конус клапана и шток | Нержавеющая сталь |
| Уплотнение штока | Кольцо / EPDM |
| Уплотнение шара | PTFE / кольцо EPDM (DN20 Viton) |
Управление
Шаровой кран откр/закр управляется при помощи поворотного электропривода. Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

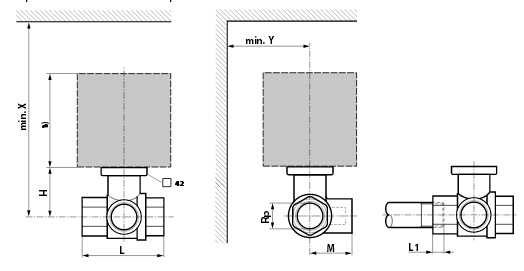

| DN [мм] | ТИП | Вес [кг] | Rp | L [мм] | L1 [мм] | H [мм] | М [мм] | X [мм] | Y [мм] |
|---|---|---|---|---|---|---|---|---|---|
| 15 | R3015-S1 | 0,27 | ½” | 67 | 13 | 44 | 36 | 230 | 90 |
| 20 | R3020-S2 | 0,46 | ¾” | 78 | 14 | 46 | 41,5 | 235 | 90 |
| 25 | R3025-S2 | 0,6 | 1” | 87 | 16 | 46 | 45 | 235 | 90 |
| 32 | R3032-S3 | 0,92 | 1¼” | 105 | 19 | 50.5 | 55,5 | 240 | 90 |
| 40 | R3040-S3 | 1,2 | 1½” | 111 | 19 | 50.5 | 56 | 240 | 90 |
| 50 | R3050-S4 | 1,8 | 2” | 125 | 22 | 56 | 68 | 245 | 90 |
Шаровой кран является относительно чувствительным устройством. С целью обеспечения его продолжительной работы рекомендуется использовать фильтры.
Регулирующие краны и поворотные электроприводы не требуют технического обслуживания.
Перед началом проведения любых сервисных работ, убедитесь, что электропривод, установленный на шаровом кране, отключен от электропитания (путем отсоединения питающего кабеля). Все насосы в прилегающих участках должны быть также отключены и соответствующие участки трубопровода заглушены. При необходимости перед проведением работ систему нужно охладить, а давление внутри системы снизить до атмосферного.
Система не может быть включена обратно до тех пор, пока кран не будет установлен на место согласно инструкции и соединения не изолированы должным образом.
