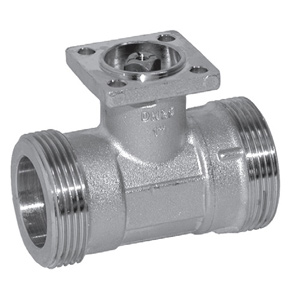

R4..., 2-ходовый шаровой кран откр/закр DN15...50, внешняя резьба
3-ходовый шаровой кран откр/закр
- открытые и закрытые системы горячей и холодной воды
- для запирания водяного потока в системах подготовки воздуха и отопления
- полностью герметичен
Типы кранов
| ТИП | Kvs [м³/час] | DN [мм] | G [дюймы] | Ps [кПа] |
|---|---|---|---|---|
| R415 | 8,6 | 15 | 1” | 4140 |
| R420 | 21 | 20 | 1¼” | 4140 |
| R425 | 26 | 25 | 1½” | 4140 |
| R430 | 16 | 32 | 2” | 4140 |
| R432 | 32 | 32 | 2” | 2760 |
| R440 | 32 | 40 | 2¼” | 2760 |
| R450 | 49 | 50 | 2¾” | 2760 |
Технические характеристики
| Среда | Холодная и горячая вода (содержание гликоля макс 50%) |
| Температура среды | +5 °С ... +110°С1) |
| Дифференциальное давление | ΔPmax 1000 кПа (200 кПа для бесшумной работы) |
| Запирающее давление | ΔPs 1400 кПа |
| Номинальное давление Ps | см. Обзор типов |
| Уровень утечки | А, герметичен |
| Трубное присоединение | Внешнняя резьба |
| Угол поворота | 90° (рабочий диапазон 15...90°) |
| Положение установки | От вертикального до горизонтального (относительно штока) |
| Тех. обслуживание | Не требуется |
| Тело клапана | Штампованное, никелированная латунь |
| Конус клапана и шток | Нержавеющая сталь |
| Уплотнение штока | Кольцо, EPDM |
| Уплотнение шара | PTFE, кольцо EPDM, (DN20 Viton) |
Управление
Шаровой кран откр/закр управляется при помощи поворотного электропривода. Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.
| DN [мм] | ТИП | L [мм] | H [мм] | G [дюймы] | X1) [мм] | Y1) [мм] | Вес [кг] |
|---|---|---|---|---|---|---|---|
| 15 | 74 | 44 | 1” | 220 | 90 | 0.6 | |
| 20 | 85.5 | 46 | 1¼” | 220 | 90 | 0.8 | |
| 25 | 84.5 | 46 | 1½” | 220 | 90 | 0.9 | |
| 32 | R430 | 97.5 | 46 | 2” | 220 | 90 | 1.1 |
| 32 | R432 | 102 | 50.5 | 2” | 230 | 90 | 1.3 |
| 40 | 103 | 50.5 | 2¼” | 230 | 90 | 1.4 | |
| 50 | 115.5 | 56 | 2¾” | 240 | 90 | 2.3 |
