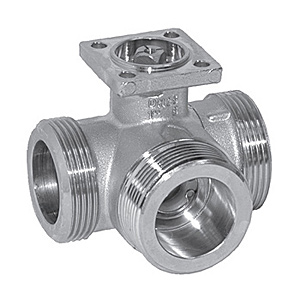

R5..., 3-ходовый шаровой кран откр/закр DN15...50, внешняя резьба

Заказать
Заказать

3-ходовый шаровой кран откр/закр

  • открытые и закрытые системы горячей и холодной воды
  • для запирания водяного потока в системах подготовки воздуха и отопления
  • полностью герметичен

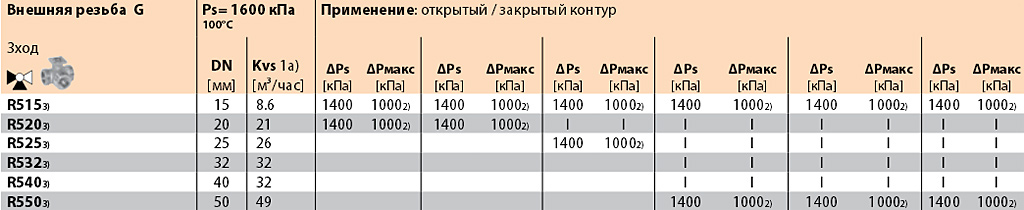

Типы кранов

ТИП Kvs [м³/час] DN [мм] G [дюймы] Ps [кПа]
R515 8,6 15 1” 4140
R520 21 20 1¼” 4140
R525 26 25 1½” 4140
R530 16 32 2” 4140
R532 32 32 2” 2760
R540 32 40 2¼” 2760
R550 49 50 2¾” 2760

Технические характеристики

Среда Холодная и горячая вода (содержание гликоля макс 50%)
Температура среды +5 °С ... +110°С1)
Дифференциальное давление ΔPmax 1000 кПа (200 кПа для бесшумной работы)
Запирающее давление ΔPs 1400 кПа
Номинальное давление Ps см. Обзор типов
Характеристика потока Байпас В-АВ ≈ 50% от величины Kvs
Уровень утечки А-АВ: А, герметичен
В-АВ: 1% от Kvs
Трубное присоединение Внешняя резьба
Угол поворота 90° (рабочий диапазон 15...90°)
Положение установки От вертикального до горизонтального (относительно штока)
Тех. обслуживание Не требуется
Тело клапана Штампованное, никелированная латунь
Конус клапана и шток Нержавеющая сталь
Уплотнение штока Кольцо, EPDM
Уплотнение шара PTFE, кольцо, Viton

Управление

Шаровой кран откр/закр управляется при помощи поворотного электропривода. Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

DN [мм] ТИП L [мм] H [мм] М [мм] G [дюймы] X1) [мм] Y1) [мм] Вес [кг]
15   74 44 39 1” 220 90 0.7
20   85.5 46 41,5 1¼” 220 90 1.0
25   84.5 46 45 1½” 220 90 1.91
32 R530 97.5 46 55,5 2” 220 90 1.7
32 R532 102 50.5 55,5 2” 230 90 1.8
40   103 50.5 56 2¼” 230 90 2.3
50   115.5 56 58 2¾” 240 90 3.8

Дополнительныые материалы

Электроприводы для регулирующих шаровых кранов запорных DN 15...50(80)
