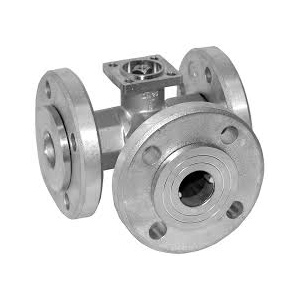

R7..R-B.., 3-ходовый шаровой кран откр/закр DN15...50, фланцы
3-ходовый шаровой кран откр/закр
- открытые и закрытые системы горячей и холодной воды
- для запирания водяного потока в системах подготовки воздуха и отопления
- полностью герметичен
Типы кранов
| ТИП | Kvs [м³/час] | DN [мм] | Ps [кПа] |
|---|---|---|---|
| R6015R-B1 | 15 | 15 | 600 |
| R6020R-B1 | 32 | 20 | 600 |
| R6025R-B2 | 26 | 25 | 600 |
| R6032R-B3 | 32 | 32 | 600 |
| R6040R-B3 | 31 | 40 | 600 |
| R6050R-B3 | 49 | 50 | 600 |
Технические характеристики
| Среда | Холодная и горячая вода (содержание гликоля макс 50%) |
| Температура среды | -10 °С ... +120°С |
| Ограничения по температуре | Температура среды может быть ограничена в зависимости от типа привода, установленного на кран. Точную температуру среду можно определить из технического описания конкретного привода |
| Пропускная способность Kvs | См. «Обзор типов» |
| Дифференциальное давление | ΔPmax 100 кПа |
| Запирающее давление | ΔPs 600 кПа |
| Уровень утечки | А, герметичен |
| Трубное присоединение | Фланцы |
| Угол поворота | 90° (рабочий диапазон 15...90°) |
| Положение установки | От вертикального до горизонтального (относительно штока) |
| Тех. обслуживание | Не требуется |
| Тело клапана | Штампованное, никелированная латунь |
| Конус клапана | Хромированная латунь |
| Шток | Никелерованная латунь |
| Уплотнение штока | Кольцо / EPDM |
| Уплотнение шара | PTFE / Кольцо EPDM (DN20 Viton) |
| Фланцы |
DN15/20 гальванизированная сталь DN25...50 алюминий |
Управление
Шаровой кран откр/закр управляется при помощи поворотного электропривода. Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.
| DN [мм] | ТИП | Вес [кг] | L [мм] | H [мм] | X [мм] | Y [мм] |
|---|---|---|---|---|---|---|
| 15 | R6015R-B1 | 1.3 | 101.5 | 45 | 230 | 90 |
| 20 | R6020R-B2 | 1.7 | 112 | 47.5 | 235 | 90 |
| 25 | R6025R-B2 | 1.7 | 132 | 47.5 | 235 | 90 |
| 32 | R6032R-B3 | 2.3 | 143.5 | 52 | 240 | 90 |
| 40 | R6040R-B3 | 2.7 | 149.5 | 52 | 240 | 90 |
| 50 | R6050R-B3 | 3.7 | 165 | 58 | 245 | 90 |
Шаровой кран является относительно чувствительным устройством. С целью обеспечения его продолжительной работы рекомендуется использовать фильтры.
Регулирующие краны и поворотные электроприводы не требуют технического обслуживания.
Перед началом проведения любых сервисных работ, убедитесь, что электропривод, установленный на шаровом кране, отключен от электропитания (путем отсоединения питающего кабеля). Все насосы в прилегающих участках должны быть также отключены и соответствующие участки трубопровода заглушены. При необходимости перед проведением работ систему нужно охладить, а давление внутри системы снизить до атмосферного.
Система не может быть включена обратно до тех пор, пока кран не будет установлен на место согласно инструкции и соединения не изолированы должным образом.
