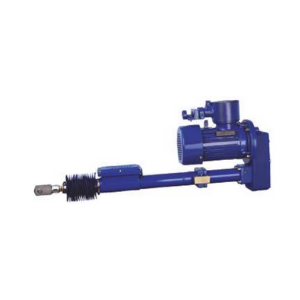

Механизм электрический прямоходный МЭП-РВМ
Механизм электрический прямоходный МЭП-РВМ предназначен для применения в:
- подземных выработках шахт;
- рудников и их наземных строений;
- опасных по рудничному газу (метану) и/или угольной пыли, в соответствии с маркировкой взрывозащиты РВ Ex d I Mb.
Структура условного обозначения механизмов электрических прямоходных МЭП-РВ
1. Механизм Электрический Прямоходный.
2. Серия:
- РВ – Рудничный Взрывозащищенный;
- В – Взрывозащищенный.
3. Модификация базовой конструкции:
- М – Модифицированный (цилиндрическая зубчатая передача).
4. Номинальное усилие на штоке, кН.
5. Скорость перемещения штока при номинальном усилии, мм/с.
6. Ход штока, мм.
7. Тип центрального крепления МЭП
- ЦЦ – Центральная Цапфа;
- ЦШ - Центральный Шарнир (цапфа с опорами);
- В исполнении МЭП без центрального крепления, буквенное обозначение отсутствует.
8. Тип тылового крепления МЭП
- ТВ - Тыловая Вилка с осью;
- ТП - Тыловая Проушина;
- ТШ - Тыловой Шарнир (вилка, ось, проушина);
- В исполнении МЭП без тылового крепления, буквенное обозначение отсутствует.
9.Тип наконечника штока
- НВ – Наконечник Вилка с осью;
- НП – Наконечник Проушина;
- НС – Наконечник со Сферическим шарниром;
- НФ – Наконечник Фланец.
10. Наличие узла Антипроворота штока – А.
11. Наличие устройства ограничения хода штока и его тип:
- ОГ – устройство Ограничения хода штока с бесконтактными Герконовыми выключателями;
- ОМ – устройство Ограничения хода штока с бесконтактными Магниточувствительными выключателями
- В исполнении без устройства ограничения хода штока буквенное обозначение отсутствует.
12. Наличие защитного Гофра на штоке - Г
- В исполнении без защитного гофра буквенное обозначение отсутствует.
13. Дополнительные опции по согласованию с заказчиком (Особые присоединительные размеры, нестандартное климатическое исполнение и т.п.).
Технические характеристики механизмов МЭП-РВМ
| Номинальное усилие, кН | Скорость штока, мм/с | Ход штока, мм | Электродвигатель | ПВ, % при 25°С | Масса** кг (РВ/В) | |
| Мощность кВт | Ток, А при Uн= 380В | |||||
| 3 | 43 | 300; 400; 500; 600; 700; 800 (900…1400)* | 0,37 | 1 | 40 | 47/42 |
| 5 | 29 | 300; 400; 500; 600; 700; 800 (900…1200)* | 0,37 | 1.1 | 30 | 50/45 |
| 44 | 0,55 | 1.4 | 20 | 50/45 | ||
| 7 | 30 | 300; 400; 500; 600 (700…1000)* | 0,55 | 1.6 | 25 | 50/45 |
| 44 | 0,75 | 1.9 | 15 | 51/46 | ||
| 10 | 36 | 300; 400; 500; 600; 700; 800 | 1.1 | 3.0 | 15 | 60/53 |
| 55 | 1.5 | 3.6 | 10 | 60/53 | ||
*Увеличение хода штока возможно при дополнительном согласовании номинальных параметров и габаритных размеров МЭП.
