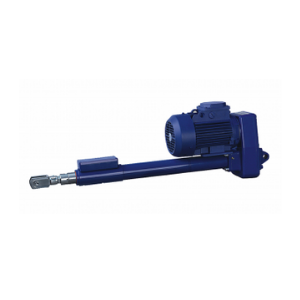

Механизмы электрические прямоходные МЭП-СК

Заказать
Заказать

Компактные электромеханизмы МЭП-СК являются усовершенствованной серией МЭП-С.

Ось электродвигателя параллельна оси шариковинтовой передачи (ШВП).

Особенности ШВП по сравнению с ПВГС:

  • наличие трения качения вместо трения скольжения;
  • высокий КПД, малые теплопотери;
  • для обеспечения одинаковых усилий и скоростей в МЭП с ШВП требуется электродвигатель меньшей мощности;
  • ШВП обладает большей износостойкостью и надежностью, обеспечивая меньшую суммарную стоимость эксплуатации МЭП;
  • передача ШВП не является самотормозящейся и требует наличия электромагнитного тормоза на электродвигателе;
  • МЭП с ШВП лучше подходят для применений, где требуется высокая производительность (высокие скорости и ускорения, большое количество циклов).

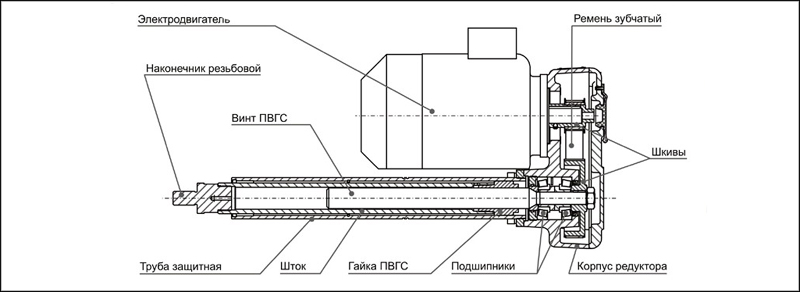

Конструкция механизмов электрических прямоходных МЭП-СК

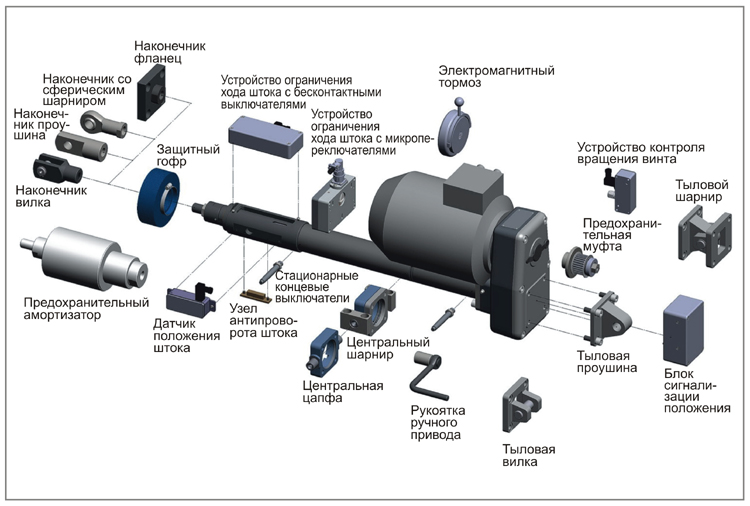

Принадлежности механизмов электрических прямоходных МЭП-СК

Механизмы электрические прямоходные МЭП-СК1

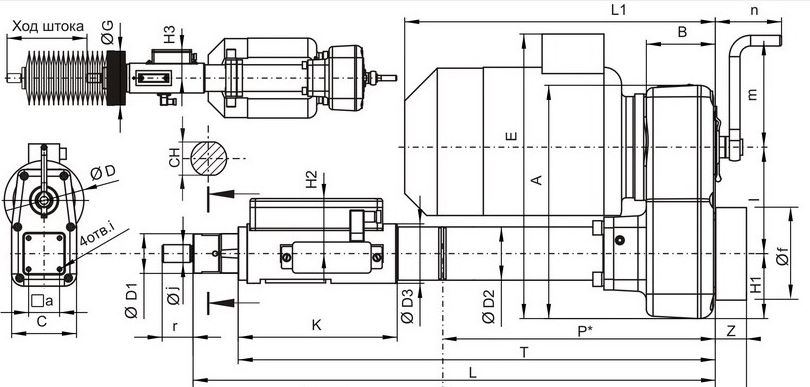

Габаритные размеры механизмов электрических прямоходных МЭП-СК1

МЭП-СК1
Ход штока L Т
200 515 477
300 615 577
400 715 677
500 825 777
Номинальное усилие/скорость L1 D Е
2,5/18 307 120 285
2,5/40 307 120 285
2,5/56 307 120 285
2,5/80 307 120 285
2,5/114 318 140 300
5/16 318 140 300
5/26 318 140 300
5/55 318 140 300
5/81 318 140 300
Обозначение МЭП А В С D1 D2 D3 G Н1 Н2 НЗ I К
СК1 234 60 133 35 50 60 100 66 57 59 101 175
Обозначение Р* СН а i j r m n f Z
СК1 265 30 47 М6 М16х1,5 30 120 115 — —

Технические характеристики механизмов электрических прямоходных МЭП-СК1

Тип питающей сети 3-фазная, переменного тока
Номинальное напряжение питания 380 (+10/–15%) В
Частота питающей сети 50±1 Гц
Степень защиты механизма по ГОСТ 14254 IP 54 (IP64 по спец. заказу)
Температура окружающей среды –25..+40°С (–45.. .+40°С по спец заказу)
Климатическое исполнение по ГОСТ 15150 ТУ3 (У2 по спец заказу)
Относительная влажность 98% при 25°С
Уровень шума не более 80 dBA
Типоразмер Номинальное усилие, кН Скорость штока, мм/с Ход штока, мм Мощность электродвигателя, кВт Номинальный ток, А ПВ, % при 25°С Масса, кг**
МЭП-СК1 2,5 18

200;
300;
400;
500



 0,07 0.7 40 16
40 0,12 0.5 40 15
56 0,18 0.7 40 16
80 0,25 0.8 40 15
114 0,37 1 40 17
5 16

200;
300;
400

 0,09 0.8 40 17
26 0,18 0.8 40 17
55 0,37 1,2 40 18
81 0,55 1,4 40 18

Технические характеристики механизмов электрических прямоходных МЭП-СК1(Однофазный электродвигатель)

Тип питающей сети 1-фазная, переменного тока
Номинальное напряжение питания 220 (+10/–15%) В
Частота питающей сети 50±1 Гц
Типоразмер Номинальное усилие, кН Скорость штока, мм/с Ход штока, мм Мощность электродвигателя, кВт Номинальный ток, А ПВ, % при 25°С Масса, кг**
МЭП-СК1 3 58

200; 300;
400; 500

 0,25 2 40 16
83 0,37 2,7 40 15
5 34 200; 300;
400		 0,25 2 40 17
83 0,55 2,7 40 17

Механизмы электрические прямоходные МЭП-СК2

Габаритные размеры механизмов электрических прямоходных МЭП-СК2

МЭП-СК2, МЭП-СК2Т, МЭП-СК2М
Ход штока L Т
200 590 540
300 690 640
400 790 740
500 890 840
600 1000 940
700 1100 1040
800 1260 1190
900 1360 1290
1000 1470 1390
Номинальное усилие/скорость L1 D Е
2,5/18 307 120 285
2,5/40 307 120 285
2,5/56 307 120 285
2,5/80 307 120 285
2,5/114 318 140 300
5/28 339 142 321
5/61 339 142 321
5/89 339 142 321
5/130 373 160 347
7/22 373 160 321
7/43 339 142 347
7/63 373 160 347
7/91 373 160 347
7/133 400 180 354
10/4 327 127 315
10/9 327 127 315
10/22 400 180 354
10/44 373 100 347
10/66 400 180 354
10/93 400 180 354
10/132 424 180 354
15/5 339 142 321
15/9 327 127 315
15/22 424 180 354
15/46 400 180 354
15/93 424 180 354
Обозначение МЭП А В С D1 D2 D3 G Н1 Н2 НЗ I К
СК2, СК2Т, СК2М 263 78 147 45 60 67 120 73 62 64 120 180
Обозначение Р* СН а i j r m n f Z
СК2, СК2М 300 41 70 м10 М20Х1,5 35 120 115 — —
СК2Т 300 41 70 м10 М20х1,5 35 120 115 125 31

Технические характеристики механизмов электрических прямоходных МЭП-СК2

Тип питающей сети 3-фазная, переменного тока
Номинальное напряжение питания 380 (+10/–15%) В
Частота питающей сети 50±1 Гц
Степень защиты механизма по ГОСТ 14254 IP 54 (IP64 по спец. заказу)
Температура окружающей среды –25..+40°С (–45.. .+40°С по спец заказу)
Климатическое исполнение по ГОСТ 15150 ТУ3 (У2 по спец заказу)
Относительная влажность 98% при 25°С
Уровень шума не более 80 dBA
Типоразмер Номинальное усилие, кН Скорость штока, мм/с Ход штока, мм Мощность электродвигателя, кВт Номинальный ток, А ПВ, % при 25°С Масса, кг**
МЭП-СК2 5 28

200; 300;
400; 500;
600; 700;
800;900;
1000

 0,18 0.8 40 21
61 0,37 1,2 40 22
89 0,55 1,4 40 22
130 1,1 2,5 30 24
7 22 200; 300;
400; 500;
600; 700;
800;900;		 0,25 1,4 40 26
43 0,37 1,2 40 22
63 0,55 1,7 40 24
91 1,1 2,5 30 24
133 1,5 3,4 20 29
10 22 200; 300;
400; 500;
600; 700		 0,37 1,7 40 22
44 0,55 1,7 40 22
66 1,1 2,7 30 31
93 1,5 3,2 20 24
132 2,2 4,8 10 29
15 22 200; 300;
400; 500;
600		 0,55 2,4 40 29
46 1,1 2,7 20 30
93 2,2 4,6 10 26
МЭП-СК2М 5 28

200; 300...
900; 1000

 0,18 0,8 40 22
89 0,55 1,4 40 23
7 22 200; 300;
400; 500;
600; 700; 800;900		 0,25 1,4 40 26
43 0,37 1,2 40 23
91 1,1 2,5 30 25
10 22 200; 300;
400; 500;
600; 700		 0,37 1,7 40 23
44
0,55		 1,7 40 23
93 1,5 3,2
20		 25
15 22 200; 300;
400; 500;
600		 0,55 2,4 40 30
46 1,1 2,7 20 31
93 2,2 4,6 10 27
МЭП-СК2Т 10 4 200; 300; 400; 500; 600; 700;
800		 0,07 0,7 40 22
9 0,12 0,5 40 22
15 5 200; 300; 400; 500; 600 0,09 0,8 40 26
9 0,18 0,7 40 26

Технические характеристики механизмов электрических прямоходных МЭП-СК2(однофазный электродвигатель)

Тип питающей сети 1-фазная, переменного тока
Номинальное напряжение питания 220 (+10/–15%) В
Частота питающей сети 50±1 Гц
Типоразмер Номинальное усилие, кН Скорость штока, мм/с Ход штока, мм Мощность электродвигателя, кВт Номинальный ток, А ПВ, % при 25°С Масса, кг**
МЭП-СК2 5 45

200; 300; 400; 500;
600; 700; 800;900;
1000

 0,37 2.8 40 21
91 0,75 5.1 30 22
130 1,1 7 20 22
7 46 200; 300; 400; 500;
600; 700; 800;900;		 0,55 4 40 26
91 1,1 7 25 22
131 1,5 9.4 15 24
10 46 200; 300; 400; 500;
600; 700; 800		 0,75 5.2 30 22
92 1,5 9.4 15 22
131 2,2 13.7 10 31
15 46 200; 300; 400; 500; 600 1,1 7.2 20 29
92 2,2 13.7 10 30
МЭП-СК2Т 15 10 200; 300; 400; 500; 600 0,25 2 40 26
19 0,55 3,9 40 26

Механизмы электрические прямоходные МЭП-СК3

Габаритные размеры механизмов электрических прямоходных МЭП-СК3

МЭП-СКЗ, МЭП-СКЗТ
Ход штока L Т
300 730 682
400 830 782
500 930 882
600 1040 982
700 1140 1082
800 1300 1232
900 1400 1332
1000 1510 1432
Номинальное усилие/скорость L1 D Е
10/177 430 180 404
15/21 430 180 404
15/44 458 198 420
15/88 430 180 404
15/177 458 198 420
20/22 458 198 420
20/44 430 180 404
20/58 458 198 420
20/88 458 198 420
30/73 458 198 420
30/9 430 180 404
30/18 383 160 397
30/38 406 180 404
40/9 458 198 420
40/19 430 180 404
40/38 430 180 404
Обозначение МЭП А В С D1 D2 D3 G Н1 Н2 НЗ I К
СКЗ, СКЗТ 330 88 190 65 80 80 140 96 72 74 147 —
Обозначение Р* СН а i j r m n f Z
СКЗ 380 60 — — М27х2 50 120 115 150 —
СКЗТ 380 60 — — М27х2 50 120 115 150 44

Технические характеристики механизмов электрических прямоходных МЭП-СК3

Тип питающей сети 3-фазная, переменного тока
Номинальное напряжение питания 380 (+10/–15%) В
Частота питающей сети 50±1 Гц
Степень защиты механизма по ГОСТ 14254 IP 54 (IP64 по спец. заказу)
Температура окружающей среды –25..+40°С (–45.. .+40°С по спец заказу)
Климатическое исполнение по ГОСТ 15150 ТУ3 (У2 по спец заказу)
Относительная влажность 98% при 25°С
Уровень шума не более 80 dBA
Типоразмер Номинальное усилие, кН Скорость штока, мм/с Ход штока, мм Мощность электродвигателя, кВт Номинальный ток, А ПВ, % при 25°С Масса, кг**
МЭП-СК3 10 177 300-1000;
(1100...2000)*		 2,2 4,6 10 48
15 21 300-1000;
(1100...1600)*		 0,55 2,4 40 50
44 1,1 3 40 58
88 2,2 4,6 15 52
177 3 5,6 10 56
20 22 300-1000;
(1100...1400)*		 0,75 2,6 40 58
44 1,5 3,6 20 54
58 1,5 4,2 20 56
88 2,2 5,2 15 56
30 73 300-1100 2,4 5,3 15 58
МЭП-СК3Т 30 9 0,55 2,4 40 54
18 0,75 2,6 40 48
38 1,5 3,2 20 52
40 9 300-1000 0,75 2,6 40 58
19 1,1 2,7 30 52
38 2,2 4,6 18 54

Технические характеристики механизмов электрических прямоходных МЭП-СК3(однофазный электродвигатель)

Тип питающей сети 1-фазная, переменного тока
Номинальное напряжение питания 220 (+10/–15%) В
Частота питающей сети 50±1 Гц
Типоразмер Номинальное усилие, кН Скорость штока, мм/с Ход штока, мм Мощность электродвигателя, кВт Номинальный ток, А ПВ, % при 25°С Масса, кг**
МЭП-СК3 30 44 300-1600 1,5 9,6 20 58
МЭП-СК3Т 20 9 0,37 2,8 40 54
19 0,75 5,1 40 48
40 19 300-1000 1,1 7,2 30 58
37 1,2 13,7 15 52
