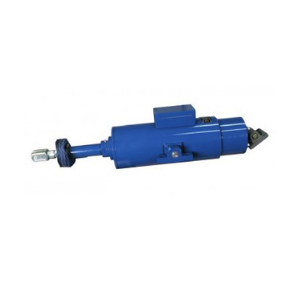

Механизмы МЭП-А
Механизмы МЭП-А характеризуются компоновкой, в которой ось силовой передачи совпадает с осью электродвигателя (проходная конструкция).
Отличительной особенностью конструкции МЭП-А является встроенный электродвигатель с полым ротором.
В конструкции реализован блок отключения по превышению максимального усилия на штоке. Блок отключения по усилию обеспечивает защиту привода от перегрузок, а также позволяет работать в режиме перемещения штока от упора до упора с отключением в крайних точках.
Помимо этого возможна установка дублирующих, настраиваемых по положению устойств ограничения хода штока и датчика положения штока.

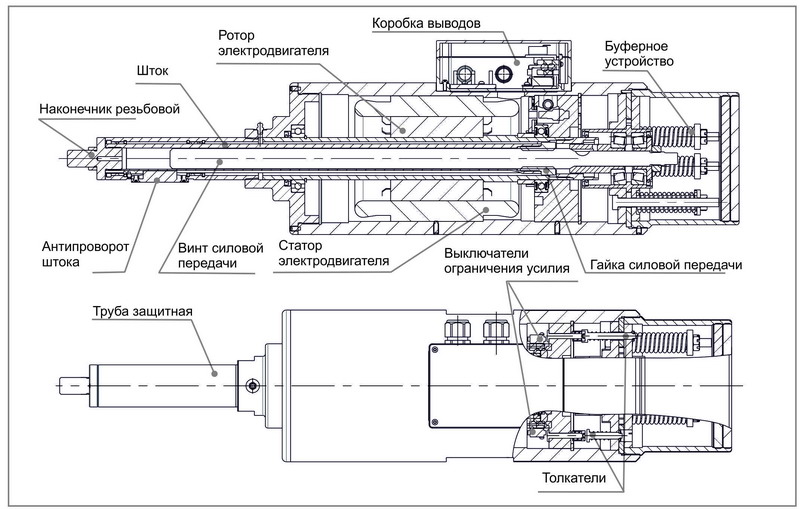

Конструкция механизмов МЭП-А

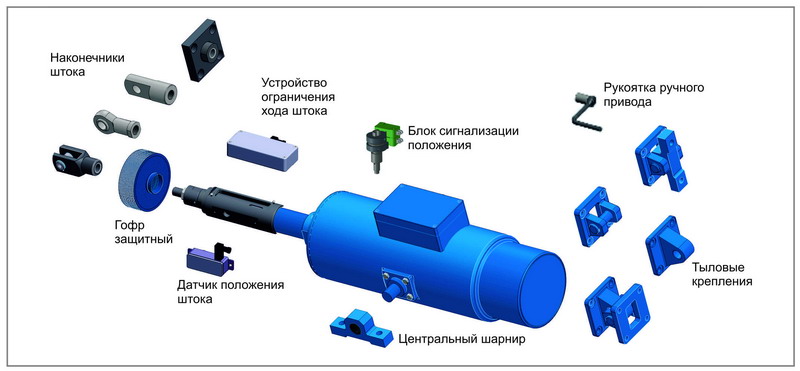

Принадлежности механизмов МЭП-А

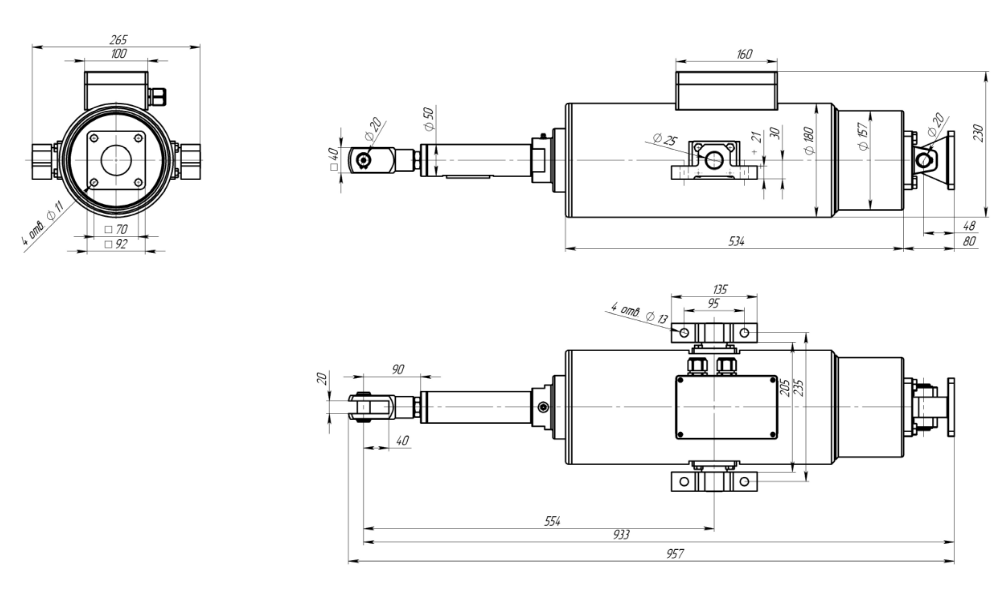

Габаритные размеры механизмов МЭП-А
| Максимальный рабочий ход | L | L0 | T0 | Т1 |
| До 300 | 883 | 504 | 179 | 170 |
| 350 | 883 | 504 | 179 | 170 |
| 400 | 933 | 554 | 229 | 220 |
| 500 | 1033 | 654 | 329 | 320 |
| 600 | 1143 | 764 | 439 | 420 |
| 700 | 1243 | 864 | 539 | 520 |
| 800 | 1353 | 974 | 649 | 620 |
| 900 | 1453 | 1074 | 749 | 720 |
Технические характеристики механизмов МЭП-А
| Обозначение | Номинальное усилие,кН | Скорость штока, мм/с | Ход штока, мм | Электродвигатель | ПВ, %, при 25°С | Масса*, кг | |
| Номинальная | Мощность, кВт | Номин. ток, А | |||||
| МЭП-А1 | 3 | 58 | 200; 300; 400; 500; 600; 700 800; 900 | 0,75 | 2.3 | 20 | 59 |
| 6 | 78 | 200; 300; 400; 500; 600; 700 | 1,5 | 4.2 | 10 | 60 | |
| 10 | 19 | 200; 300; 400; 500; 600 | 0,75 | 2.3 | 15 | 62 | |
