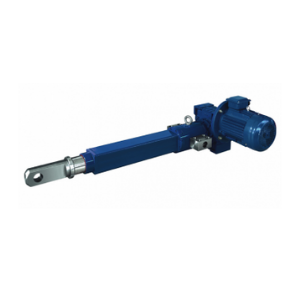

Механизмы МЭП-М

Заказать
Заказать

Механизмы МЭП-М отличаются от других серий сервомеханизмов компоновкой: блок стыкуется с электродвигателем через червячный редуктор, при этом оси двигателя и силовой передачи скрещиваются.

Принцип работы актуатора: вал электродвигателя через червячный редуктор приводит во вращение винт силовой  передачи. Гайка силовой передачи движется поступательно вместе со штоком.

При подаче напряжения вал электродвигателя через червячный редуктор  приводит во вращение винт силовой  передачи. При этом гайка силовой передачи движется поступательно вместе со штоком, в котором она закреплена.

Изменение направления вращения электродвигателя обеспечивает изменение направления движе-ния штока – выдвижение либо втягивание.

Комплектация механизмов МЭП-М

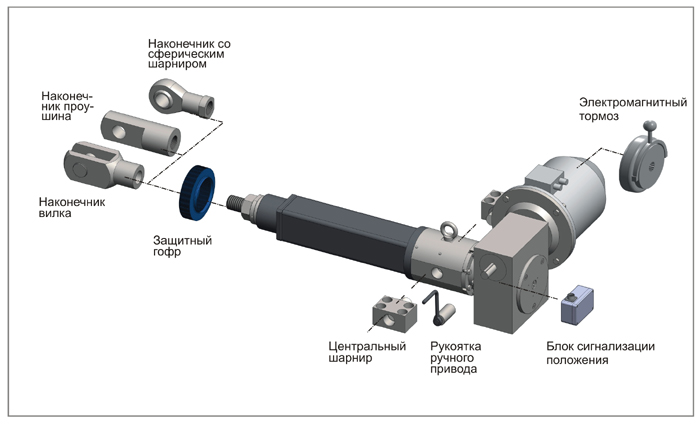

Принадлежности механизмов МЭП-М

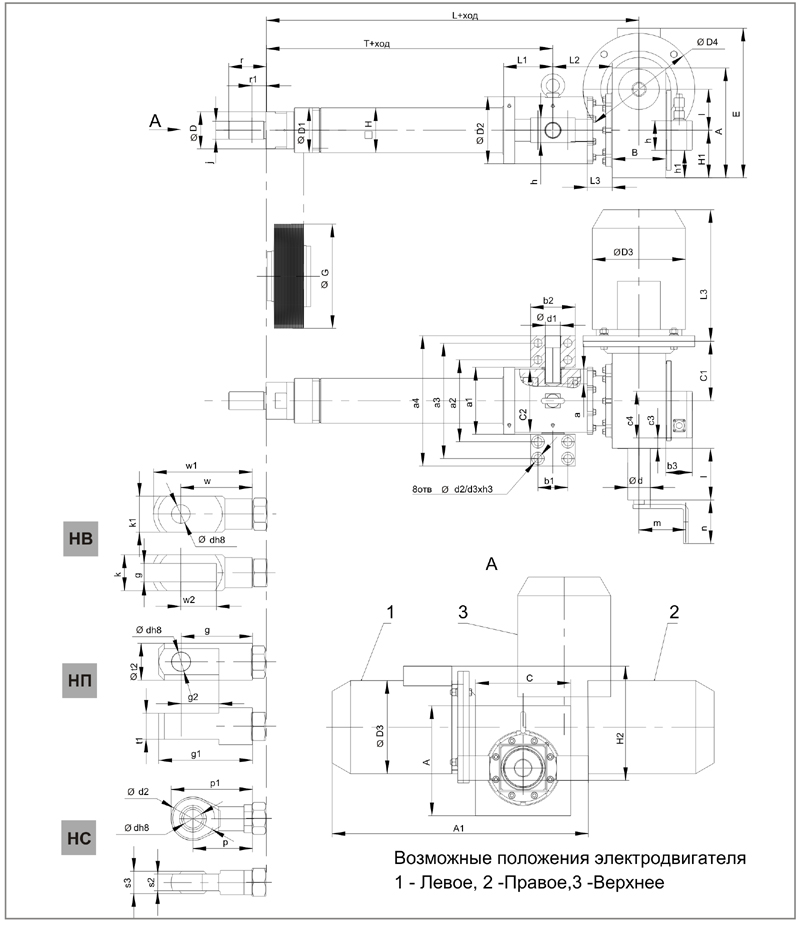

Габаритные размеры механизмов МЭП-М

A B C C1 C2 D2 G H H1 I L1 L2 L3 L* T*
295 144 255 160 170 180 190 120 128 110 122 159 67 649 418
Серия Усилие Скорость D D1 j r r1 L3 D3 D4 Е А1 Н Н2
МЭП-М4 60 3 80 100 М42х2 90 34 287 200 250 377 622 100 283
4 80 100 М42х2 90 34 287 200 250 377 622 100 283
7 80 100 М42х2 90 34 287 200 250 377 622 100 283
11 80 100 М42х2 90 34 287 200 250 377 622 100 283
17 80 100 М42х2 90 34 300 226 250 384 635 100 290
21 80 100 М42х2 90 34 331 226 250 384 666 100 290
100 3 100 120 М48х2 100 39 331 226 250 384 666 120 290
6 100 120 М48х2 100 39 353 250 300 401 688 120 307
12 100 120 М48х2 100 39 353 250 300 401 688 120 307
Усилие МЭП g k k1 w w1 w2 d d2 t1 t2 q q1 q2 p p1 s2 s3
60 кН 40 85 85 168 232 84 40 91 49 88 168 218 83 142 188 33 49
100 кН 50 96 96 192 265 96 50 117 70 99 192 252 102 160 218 46 60
Усилие МЭП d1 d2 d3 a а1 a2 а3 a4 b1 b2 h h1
60 / 100 кН 40 22 32 40 180 220 310 350 80 120 66 22
Усилие МЭП b3 c3 c4 h h1
60 / 100 кН 70 28 125 80 73
Усилие МЭП d l m n
60 / 100 кН 60 100 126 115

Технические характеристики механизмов МЭП-М

Тип питающей сети 3-фазная, переменного тока
Номинальное напряжение питания 380 (+10/–15%) В
Частота питающей сети 50±1 Гц
Степень защиты механизма по ГОСТ 14254 IP 54 (IP64 по спец. заказу)
Температура окружающей среды –25.. .+40°С (–45...+40 спец.)
Климатическое исполнение по ГОСТ 15150
ТУ3 (У2 )
Относительная влажность 98% при 25°С
Уровень шума не более 80 dBA
Номинальное усилие, кН Скорость штока, мм/с Ход штока, мм Электродвигатель ПВ, %, при 25°С Масса**, кг
Номинальная При использовании БУ МЭП 1 Мощность, кВт Номин. ток, А
60 3 0,5-3 300; 400; 500; 600; 700 800; 900; 1000 (1100...1500)* 0,75 2,1 40 149
4 1-4 1,1 3 30 152
7 1,5-7 1,5 4,1 20 150
11 2-11 2,2 5 10 149
17 3,5-17 4 7,9 7 157
21 4-21 5,5 10,7 5 162
100 3 0,5-3 300; 400; 500; 600; 700; 800; 900; 1000 (1100...2000)* 1,5 4 20 181
6 1-6 3 7,4 10 187
12 3-12 5,5 11,3 7 193
