Механизмы МЭП-МК

Заказать
Заказать

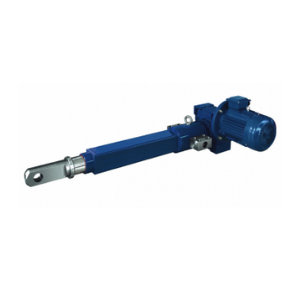

Механизмы МЭП-МК с шариковинтовой передачей (ШВП), в которой силовой блок стыкуется с электродвигателем через червячный редуктор.

Оси электродвигателя и силовой передачи перпендикулярны.

При подаче напряжения вал электродвигателя через червячный редуктор  приводит во вращение винт силовой  передачи.

При этом гайка силовой передачи движется поступательно вместе со штоком, в котором она закреплена.

Изменение направления вращения электродвигателя обеспечивает изменение направления движе-ния штока – выдвижение либо втягивание.

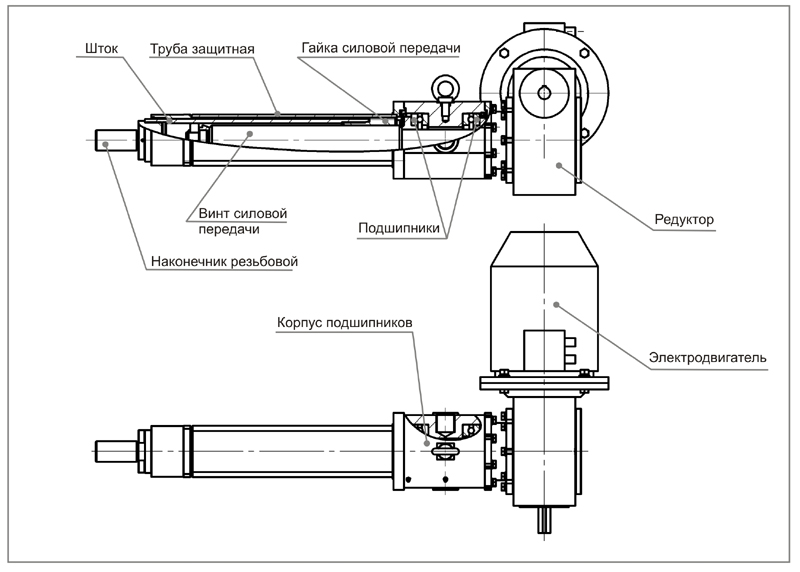

Конструкция механизмов МЭП-МК

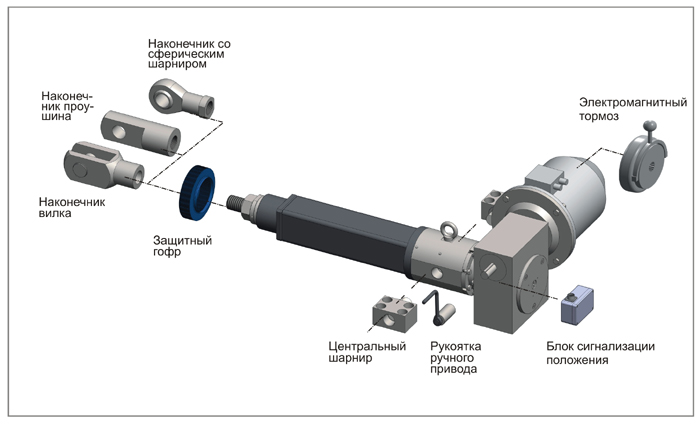

Принадлежности механизмов МЭП-МК

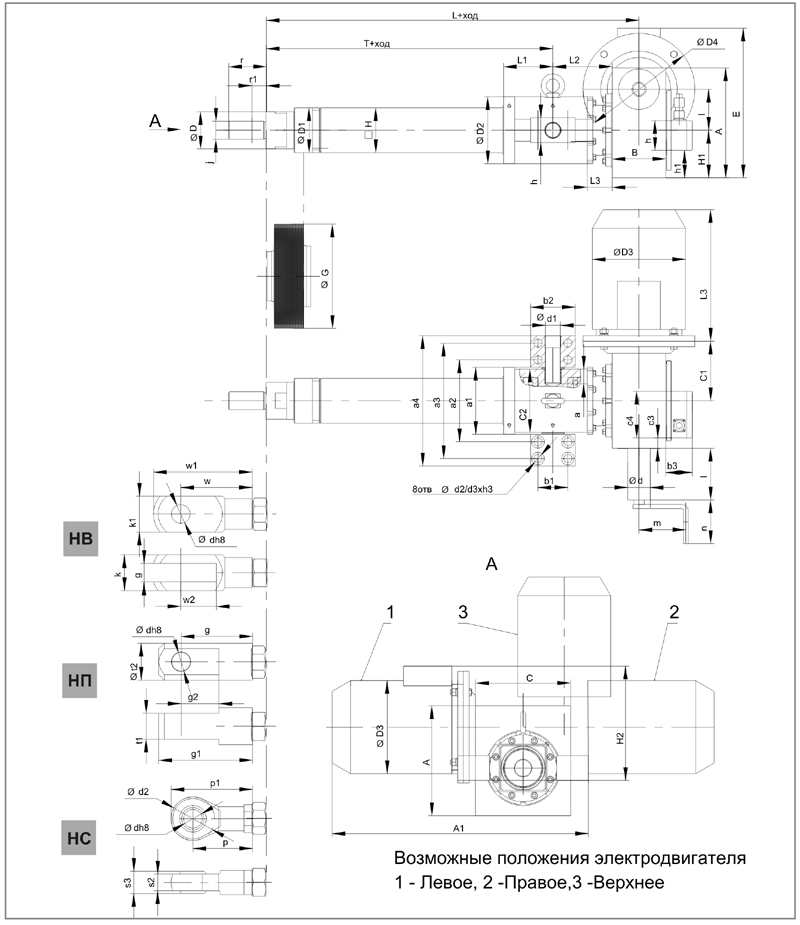

Габаритные размеры механизмов МЭП-МК

A B C C1 C2 D2 G H H1 I L1 L2 L3 L* T*
295 144 255 160 170 180 190 120 128 110 122 159 67 649 418
Номинальное усилие, кН Скорость штока, мм/с Ход штока, мм Электродвигатель ПВ, %, при 25°С Масса**, кг
Номинальная При использовании БУ МЭП 1 Мощность, кВт Номин. ток, А
60 3 0,5-3 300; 400; 500; 600; 700 800; 900; 1000 (1100...1300)* 0,37 1.5 40 142
5 1-5 0,55 2.1 40 143
8 1,5-8 0,75 2.26 40 142
12 2,5-12 1,1 2.75 40 142
16 3-16 1,5 3,5 30 144
24 5-24 2,2 5 20 145
48 10-48 4 7.9 10 156
100 3 0,5-3 300; 400; 500; 600; 700 800; 900; 1000 0,55 2.17 40 171
8 1,5-8 1,1 3 30 177
24 5-24 4 8.5 10 183
Усилие МЭП g k k1 w w1 w2 d d2 t1 t2 q q1 q2 p p1 s2 s3
60 кН 40 85 85 168 232 84 40 91 49 88 168 218 83 142 188 33 49
100 кН 50 96 96 192 265 96 50 117 70 99 192 252 102 160 218 46 60
Усилие МЭП d1 d2 d3 a а1 a2 а3 a4 b1 b2 h h1
60 / 100 кН 40 22 32 40 180 220 310 350 80 120 66 22
Усилие МЭП b3 c3 c4 h h1
60 / 100 кН 70 28 125 80 73
Усилие МЭП d l m n
60 / 100 кН 60 100 126 115

Технические характеристики механизмов МЭП-МК

Номинальное усилие, кН Скорость штока, мм/с Ход штока, мм Электродвигатель ПВ, %, при 25°С Масса**, кг
Номинальная При использовании БУ МЭП 1 Мощность, кВт Номин. ток, А
60 3 0,5-3 300; 400; 500; 600; 700 800; 900; 1000 (1100...1300)* 0,37 1.5 40 142
5 1-5 0,55 2.1 40 143
8 1,5-8 0,75 2.26 40 142
12 2,5-12 1,1 2.75 40 142
16 3-16 1,5 3,5 30 144
24 5-24 2,2 5 20 145
32 6-32 3 7.9 10 156
100 3 0,5-3 300; 400; 500; 600; 700 800; 900; 1000 0,55 2.17 40 171
8 1,5-8 1,1 3 30 177
24 5-24 4 8.5 10 183
