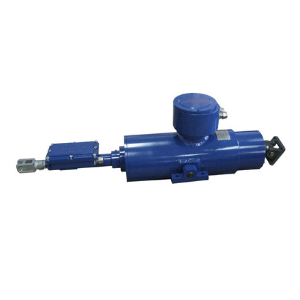

Механизмы взрывозащищенные МЭП-АРВ/АВ

Заказать
Заказать

Механизмы взрывозащищенные МЭП-АРВ/АВ предназначены для применения в подземных выработках шахт, рудников и их наземных строений, опасных по рудничному газу (метану) и/или угольной пыли, в соответствии с маркировкой взрывозащиты РВ Ex d I Mb.

Механизмы взрывозащищенные МЭП-АВ предназначены для применения во взрывоопасных зонах класса 1 и 2, категории IIА и IIВ, группы Т1...Т4 в соответствии с маркировкой взрывозащиты 1Ex d IIВ Т4 Gb.

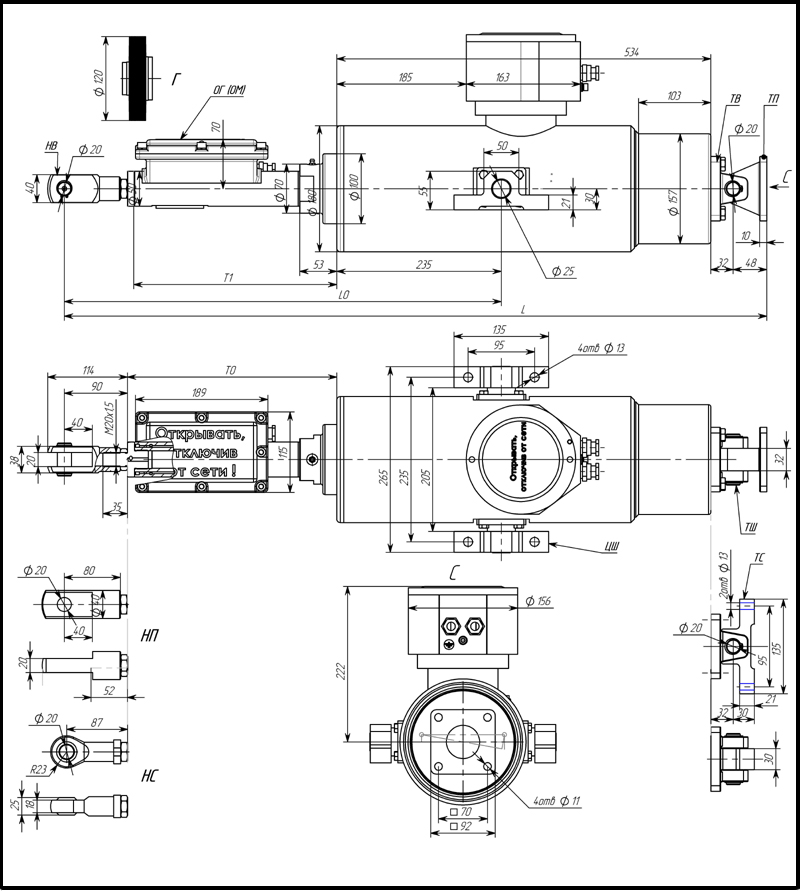

Габаритные размеры механизмов взрывозащищенных МЭП-АРВ/АВ

Типоразмер Максимальный рабочий ход L L0 T0 Т1 Подходит для замены
без ОГ (ОМ) До 300 883 504 179 170
350 883 504 179 170 ПВМ. 1М 200х350
400 933 554 229 220 ПВМ. 1М 600х400
500 1033 654 329 320
600 1143 764 439 420
700 1243 864 539 520
800 1353 974 649 620
900 1453 1074 749 720
1000 1563 1184 859 820
Типоразмер Максимальный рабочий ход L L0 T0 Т1
1 с  ОГ (ОМ) 400 1003 624 299 290
500 1103 724 399 390
600 1213 834 509 490
700 1313 934 609 590
800 1423 1044 719 690
900 1523 1144 819 790

Технические характеристики механизмов взрывозащищенных МЭП-АРВ/АВ

Тип питающей сети 3-фазная, переменного тока
Номинальное напряжение питания 660/380 (+10/-15%) В
Частота питающей сети 50±1 Гц
Степень защиты механизма по ГОСТ 14254 IP 54 (IP65 по спец. заказу)
Температура окружающей среды -45.. .+40°С
Климатическое исполнение по ГОСТ 15150 У2
Относительная влажность 98% при 25°С
Уровень шума не более 80 dBA
Модель Номинальное усилие, кН Скорость штока, мм/с Ход штока, мм Электродвигатель ПВ, %, при 25°С Масса*, кг
Номинальная Мощность, кВт Номин. ток, А
МЭП-АВ/АРВ 3 58 200; 300; 400; 500; 600; 700 800; 900; 1000 0,75 2.3 20 59
6 78 200; 300; 400; 500; 600; 700 1,5 4.2 10 60
10 19 200; 300; 400; 500; 600 0,75 2.3 15 62
