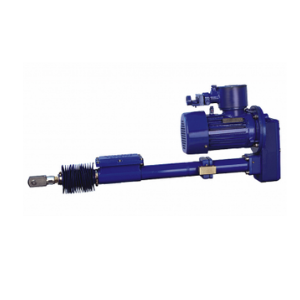

Механизмы взрывозащищенные МЭП-РВ/В
Механизмы МЭП-РВ применяются в подземных выработках шахт, рудников, опасных по рудничному газу (метану) и угольной пыли. Взрывозащита РВ Ex d I Mb.
Механизмы МЭП-В применения во взрывоопасных зонах класса 1 и 2, категории IIА и IIВ, группы Т1...Т4. Взрывозащита 1Ex d IIВ Т4 Gb.
Основой серии МЭП-РВ/В является унифицированная базовая конструкция.
Механизмы МЭП могут быть использованы в качестве привода:
- секторных, челюстных затворов для разгрузки сыпучих материалов из расходных и весовых бункеров;
- шиберов перекидных для распределения потоков сыпучих материалов;
- питателей, дозаторов, регулирующих клапанов;
- горизонтальных и вертикальных плоских задвижек для дозаторов и распределителей;
- поворотных заслонок и дисковых затворов в системах транспортировки сыпучих материалов;
- шиберов в воздуховодах и системах вентиляции;
- плужковых сбрасывателей и устройств переключения потока для ленточных конвейеров;
- для открытия и закрытия люков, дверей, фрамуг
При разработке механизмов серии МЭП-РВ/В применен ряд новых конструкторских решений, которые обеспечивают высокий уровень ремонтопригодности, благодаря унификации основных узлов и деталей, отсутствию неразборных соединений.
Узлы крепления механизмов серии МЭП-РВ/В — стандартные (ISO15552), аналогичные узлам крепления пневмо- и гидроцилиндров, а также исполнительных механизмов зарубежного производства.
Механизмы комплектуются серийно выпускаемыми асинхронными трехфазными электродвигателями с короткозамкнутым ротором, с возможностью частотного регулирования скорости вращения.

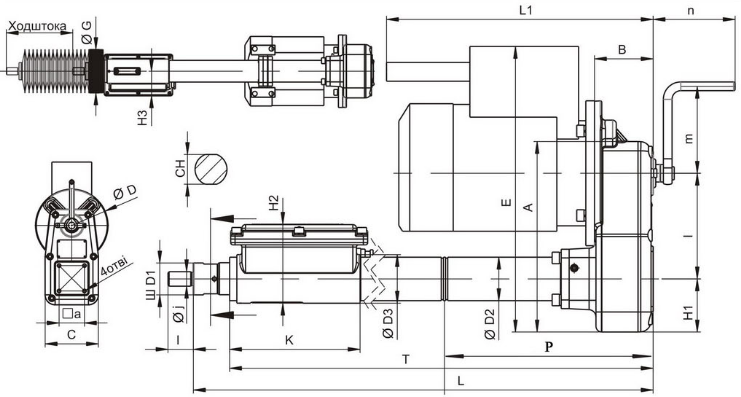

Габаритные размеры механизмов МЭП-РВ/В
| Ход штока | L | T |
| 200 | 590 | 540 |
| 300 | 690 | 640 |
| 400 | 790 | 740 |
| 500 | 890 | 840 |
| 600 | 1000 | 940 |
| 700 | 1100 | 1040 |
| 800 | 1260 | 1190 |
| Номинальное усилие/скорость | L1 | D | E | ||
| РВ | В | РВ/В | РВ | В | |
| 3/43 | 325 | 325 | 200 | 381 | 370 |
| 3/63 | 325 | 325 | 200 | 381 | 370 |
| 5/29 | 345 | 330 | 200 | 389 | 384 |
| 5/44 | 345 | 330 | 200 | 389 | 384 |
| 5/63 | 345 | 330 | 200 | 389 | 384 |
| 7/30 | 345 | 330 | 200 | 389 | 384 |
| 7/44 | 345 | 330 | 200 | 389 | 384 |
| 7/65 | 345 | 330 | 200 | 389 | 384 |
| 10/36 | 380 | 380 | 200 | 394 | 386 |
| 10/55 | 380 | 380 | 200 | 394 | 386 |
| A | B | C | D1 | D2 | D3 | G | H1 | H2 | H3 | I | K |
| 263 | 78 | 147 | 45 | 60 | 67 | 120 | 73 | 62 | 64 | 120 | 180 |
| P* | CH | a | d0 | e | f | i | j | l | m | n |
| 300 | 41 | 70 | 20 | 90 | 130 | M10 | M20x1.5 | 35 | 126 | 115 |
Технические характеристики механизмов МЭП-РВ/В
| Тип питающей сети | 3-фазная, переменного тока |
| Номинальное напряжение питания | 1140/660/380 (+10/-15%) В |
| Частота питающей сети | 50±1 Гц |
| Степень защиты механизма по ГОСТ 14254 | IP 54 (IP64 по спец. заказу) |
| Температура окружающей среды | -45.. .+40°С |
| Климатическое исполнение по ГОСТ 15150 | У2 |
| Относительная влажность | 98% при 25°С |
| Уровень шума | не более 80 dBA |
| Усилие, кН | Скорость, мм/с | Ход штока, мм | Мощность, кВт | Ток, А при Uн=380 В | ПВ % при 25°С | Масса, кг (РВ/В) |
| 3 | 43 | 200; 300; 400; 500; 600; 700; 800 |
0.37 | 1 | 40 | 47/42 |
| 63 | 0.55 | 1,4 | 25 | 50/45 | ||
| 5 | 10 | 0,25 | 0,8 | 40 | 48/43 | |
| 29 | 0.37 | 1,1 | 30 | 50/45 | ||
| 44 | 0.55 | 1,4 | 20 | 50/45 | ||
| 63 | 0.75 | 1.9 | 15 | 51/46 | ||
| 7 | 30 | 200; 300; 400; 500; 600 | 0,55 | 1.6 | 25 | 50/45 |
| 44 | 0,75 | 1,9 | 15 | 51/46 | ||
| 65 | 1,5 | 3,6 | 10 | 60/53 | ||
| 10 | 11 | 200; 300; 400; 500; 600; 700; 800 | 0,37 | 1,1 | 40 | 48/43 |
| 24 | 0,75 | 1,7 | 20 | 51/46 | ||
| 36 | 1,1 | 3,0 | 10 | 60/53 | ||
| 55 | 1,5 | 3,6 | 10 | 60/53 | ||
| 15 | 8 | 200; 300; 400; 500; 600; 700 | 0,37 | 1,1 | 40 | 51/46 |
| 11 | 0,55 | 1,7 | 20 | 51/46 | ||
| 23 | 1,1 | 4,6 | 10 | 51/46 | ||
| 20 | 8 | 200; 300; 400; 500; 600; 700; 800 | 0,55 | 1,6 | 30 | 80,5/80,5 |
| 12 | 0,75 | 1,9 | 20 | 80,5/80 | ||
| 30 | 26 | 2,2 | 4,6 | 7 | 89/89 | |
| 40 | 10 | 1,1 | 3 | 15 | 91/90 | |
| 14 | 1,5 | 3,6 | 10 | 91/91 |

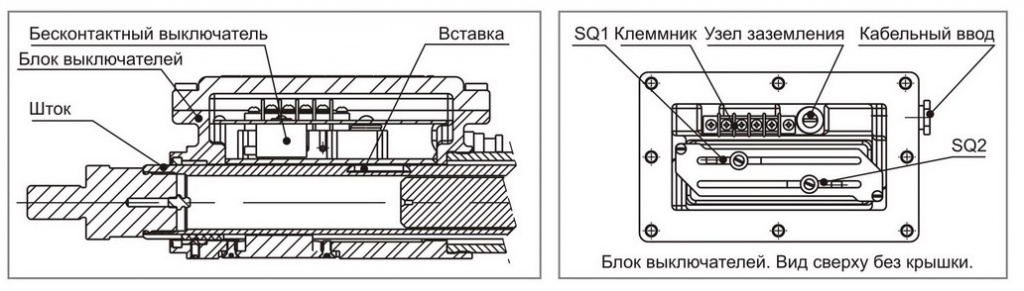

Устройство ограничения хода штока
Для ограничения хода штока применяются бесконтактные выключатели двух типов: герконовые (ОГ) либо магниточувствительные (ОМ).
Выключатели SQ1 (на выдвижение) и SQ2 (на втягивание) устанавливаются внутри блока выключателей.
Срабатывание выключателей обеспечивают вставки на штоке в виде постоянных магнитов.
Перемещение выключателей по направляющим пазам внутри блока выключателей позволяет производить настройку хода штока в пределах 80 мм от каждого из крайних положений – максимального и минимального.
Технические характеристики выключателей
| Тип устройства ограничения хода штока | ОГ | ОМ | ||
| Род тока | постоянный | переменный | постоянный | переменный |
| Диапазон коммутируемых напряжений | 0-100 В | 0-250 В | 20-250 В | 20-320 В |
| Максимальный коммутируемый ток | 0,5 А * | 0,1 А ** | 0,25 А | |
| Рекомендуемый рабочий ток | 0,1 А | 0,05 А | до 0,25 А | |
| Собственный ток потребления | нет | 1,5 мА | ||
| Тип контакта |
замыкающий (размыкающий по спец. зак.) |
размыкающий (замыкающий по спец. зак.) | ||
| Диапазон рабочих температур | -45…+65 °С | -45…+65 °С | ||
