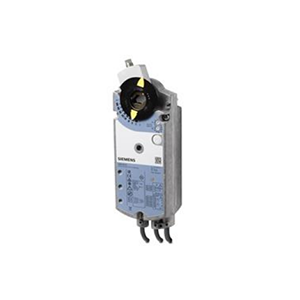

Привод воздушной заслонки Siemens GBB163.1E
Привод воздушной заслонки Siemens GBB163.1E для трехпозиционного и плавного регулирования, номинальный момент 25 нМ, самоцентрирующийся переходник вала, механически регулируемый диапазон 0...90°, кабели для подключения длиной 0,9 м.
Типоспецифические варианты с регулируемым смещением и диапазоном для сигнала позиционирования, индикатор положения, потенциометр обратной связи и регулируемые вспомогательные переключатели для дополнительных функций.
Применение
- Для заслонок до 4 м2, с фрикционной зависимостью;
- Для модулирующих (DC 0...10 V) или трехпозиционных контроллеров (например, для заслонок наружного воздуха).
Технические характеристики
| Производитель | SIEMENS |
| Площадь заслонки | до 4 |
| Напряжение | AC 24 |
| Крутящий момент | 25 |
| Управляющий сигнал | DC 0...10 V |
| Угол поворота | 90° |
| Время позиционирования | 150 с |
| Потребляемая мощность | 8 BA / , 8 Вт |
| Класс защиты | IP54 |
| Размеры (Ш х В х Г) | 100 x 300 x 75 мм |
| Доп. функции | Регулируемый управляющий сигнал |

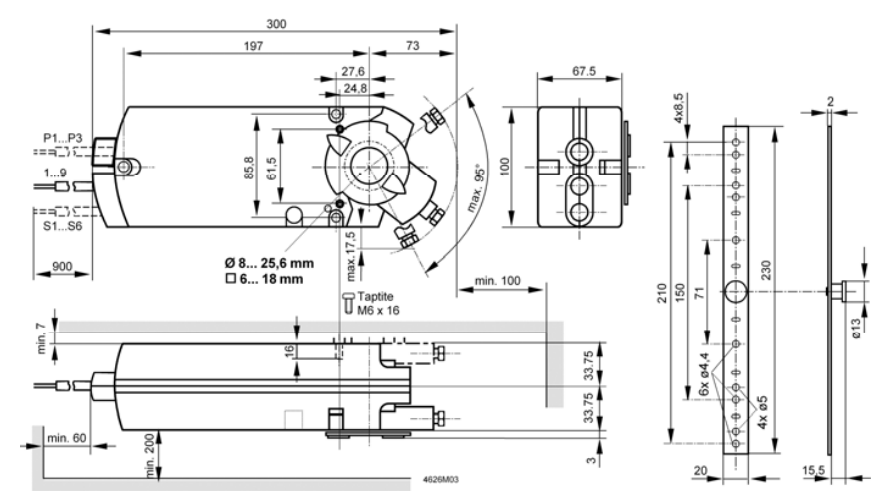

Габаритные размеры
.png "Привод воздушной заслонки Siemens GBB163.1E (2)")

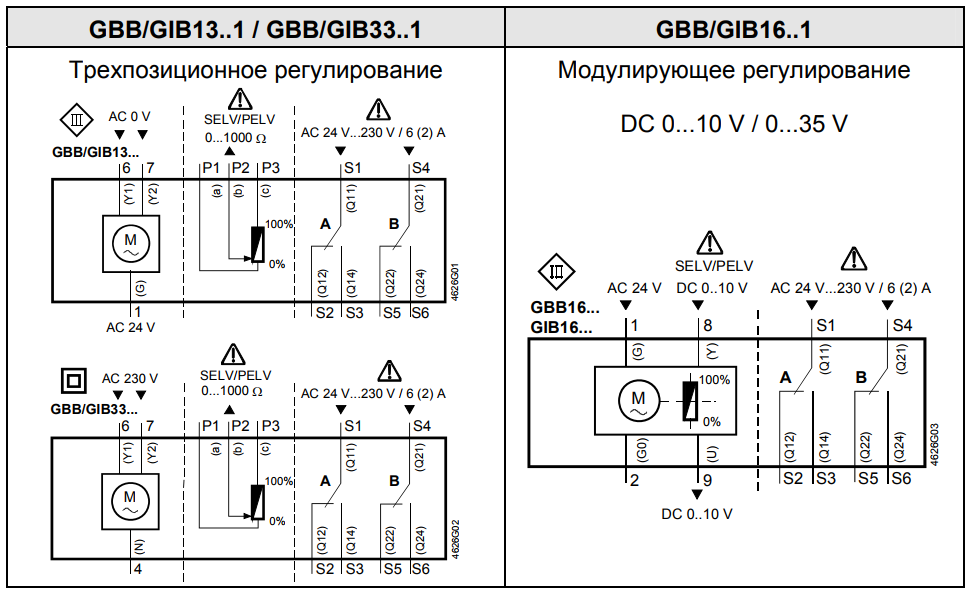

Схемы подключения
.png "Привод воздушной заслонки Siemens GBB163.1E (3)")
| Вывод | Кабель | Назначение | |||
| Код | № | Цвет | Сокращения | ||
| Приводы AC 24 V |
G | 1 | красный | RD | Системный потенциал AC 24 V |
| G0 | 2 | черный | BK | Системная нейтраль | |
| Y1 | 6 | фиолетовый | VT | Сигнал AC 0 V, по часовой стрелке | |
| Y2 | 7 | оранжевый | OG | Сигнал AC 0 V, против часовой стрелки | |
| Y | 8 | серый | GY | Сигнал управления DC 0...10 V, 0...35 V | |
| U | 9 | розовый | PK | Индикация положения DC 0...10 V | |
| Приводы AC 230V |
N | 4 | синий | BU | Нейтральный провод |
| Y1 | 6 | черный | BK | Сигнал AC 230 V, вращение по часовой | |
| Y2 | 7 | белый | WH | Сигнал AC 230 V, вращение против часов | |
| Концевые переключатели |
Q11 | S1 | серый/красный | GY RD | Вход переключателя A |
| Q12 | S2 | серый/синий | GY BU | Размыкаемый контакт переключателя A | |
| Q14 | S3 | серый/розовый | GY PK | замыкаемый контакт переключателя A | |
| Q21 | S4 | черный/красный | BK RD | Вход переключателя В | |
| Q22 | S5 | черный /синий | BK BU | Размыкаемый контакт переключателя B | |
| Q24 | S6 | черный /розовый | BK PK | Замыкаемый контакт переключателя B | |
| Потенциометр обратной связи |
a | P1 | белый/красный | WH RD | Потенциометр 0...100 % (P1-P2) |
| b | P2 | белый/синий | WH BU | Потенциометр средняя точка | |
| c | P3 | белый/розовый | WH PK | Потенциометр 100...0 % (P3-P2) | |
