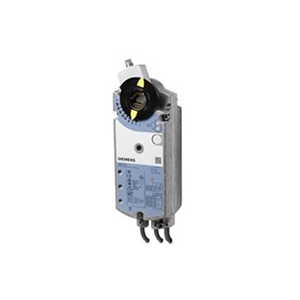

Привод воздушной заслонки Siemens GBB164.1E

Привод воздушной заслонки Siemens GBB164.1E для трехпозиционного и плавного регулирования, номинальный момент 25 нМ, самоцентрирующийся переходник вала, механически регулируемый диапазон 0...90°, кабели для подключения длиной 0,9 м.

Типоспецифические варианты с регулируемым смещением и диапазоном для сигнала позиционирования, индикатор положения, потенциометр обратной связи и регулируемые вспомогательные переключатели для дополнительных функций.

Применение

  • Для заслонок до 4 м2, с фрикционной зависимостью;
  • Для модулирующих (DC 0...10 V) или трехпозиционных контроллеров (например, для заслонок наружного воздуха).

Технические характеристики

Производитель SIEMENS
Площадь заслонки до 4
Напряжение AC 24
Крутящий момент 25
Управляющий сигнал DC 0...10 V
Угол поворота 90°
Время позиционирования 150 с
Потребляемая мощность 8 BA / , 8 Вт
Класс защиты IP54
Размеры (Ш х В х Г) 100 x 300 x 75 мм
Доп. функции Дополнительные переключатели
Регулируемый управляющий сигнал

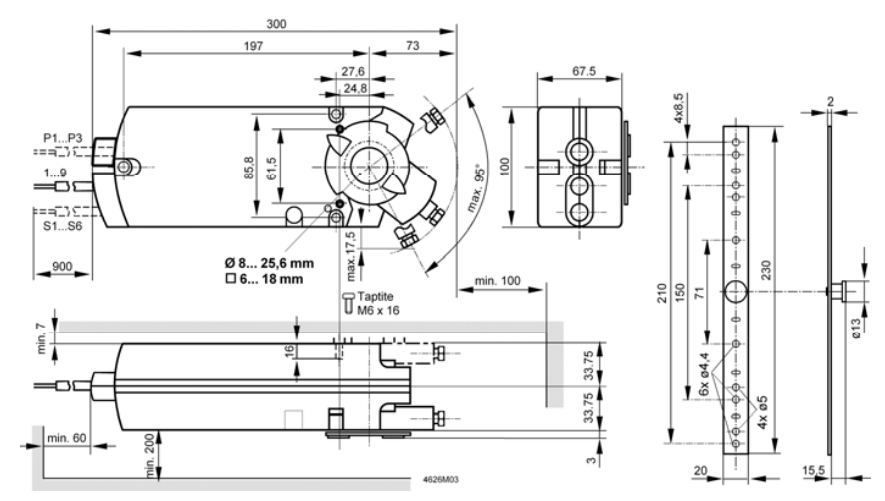

Габаритные размеры

Привод воздушной заслонки Siemens GBB164.1E (2)

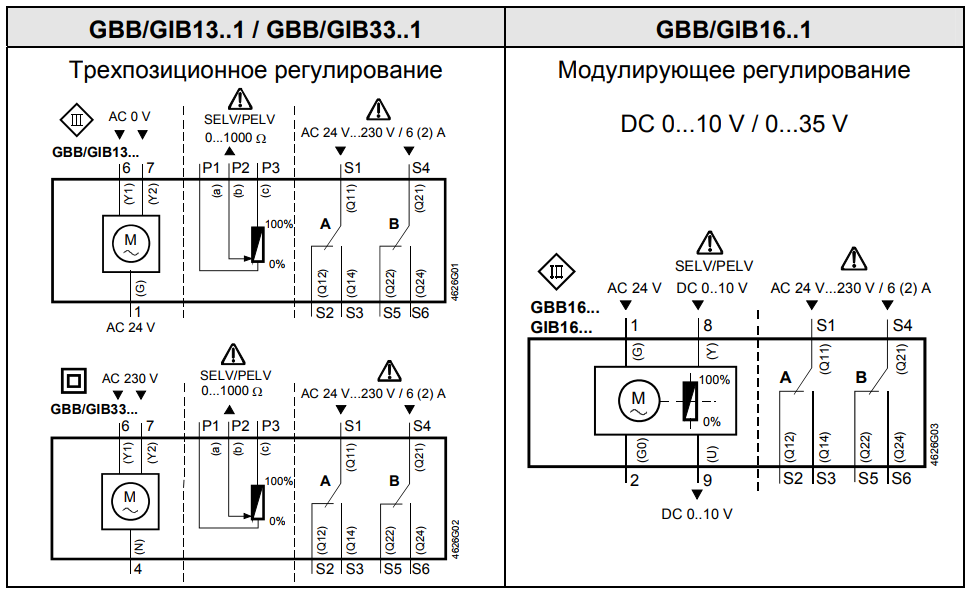

Схемы подключения

Привод воздушной заслонки Siemens GBB164.1E (3)

Вывод Кабель Назначение
Код Цвет Сокращения
Приводы
AC 24 V
G 1 красный RD Системный потенциал AC 24 V
G0 2 черный BK Системная нейтраль
Y1 6 фиолетовый VT Сигнал AC 0 V, по часовой стрелке
Y2 7 оранжевый OG Сигнал AC 0 V, против часовой стрелки
Y 8 серый GY Сигнал управления DC 0...10 V, 0...35 V
U 9 розовый PK Индикация положения DC 0...10 V
Приводы
AC 230V
N 4 синий BU Нейтральный провод
Y1 6 черный BK Сигнал AC 230 V, вращение по часовой
Y2 7 белый WH Сигнал AC 230 V, вращение против часов
Концевые
переключатели
Q11 S1 серый/красный GY RD Вход переключателя A
Q12 S2 серый/синий GY BU Размыкаемый контакт переключателя A
Q14 S3 серый/розовый GY PK замыкаемый контакт переключателя A
Q21 S4 черный/красный BK RD Вход переключателя В
Q22 S5 черный /синий BK BU Размыкаемый контакт переключателя B
Q24 S6 черный /розовый BK PK Замыкаемый контакт переключателя B
Потенциометр
обратной связи
a P1 белый/красный WH RD Потенциометр 0...100 % (P1-P2)
b P2 белый/синий WH BU Потенциометр средняя точка
c P3 белый/розовый WH PK Потенциометр 100...0 % (P3-P2)
