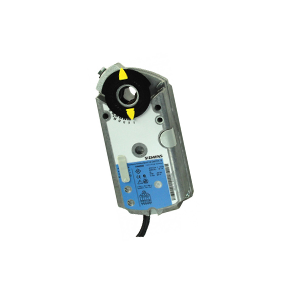

Привод воздушной заслонки Siemens GEB336.1E
Привод воздушной заслонки Siemens GEB336.1E с электромотором для 3-точечного и пропорционального регулирования, номинальный крутящий момент 15 Нм, самоцентрирующийся адаптер штока, механически настраиваемый диапазон 0...90°, с подключенными кабелями 0.9 м.
Имеются специальные типы приводов с регулируемыми вспомогательными переключателями для дополнительных функций.
Применение
- Для заслонок площадью до 3 м2, в зависимости от трения;
- Подходит для контроллеров с пропорциональным (DC 0...10 V) или трёх- позиционным управлением;
- Для заслонок с двумя приводами на одном валу заслонки (одновременный монтаж или Powerpack).
Технические характеристики
| Производитель | SIEMENS |
| Площадь заслонки | до 3 |
| Напряжение | AC 230 |
| Крутящий момент | 15 |
| Управляющий сигнал | 3-точечный |
| Угол поворота | 90° |
| Время позиционирования | 150 с |
| Потребляемая мощность | 3 Вт |
| Класс защиты | IP54 |
| Размеры (Ш х В х Г) | 81 x 212 x 63 мм |
| Доп. функции | Дополнительные переключатели |

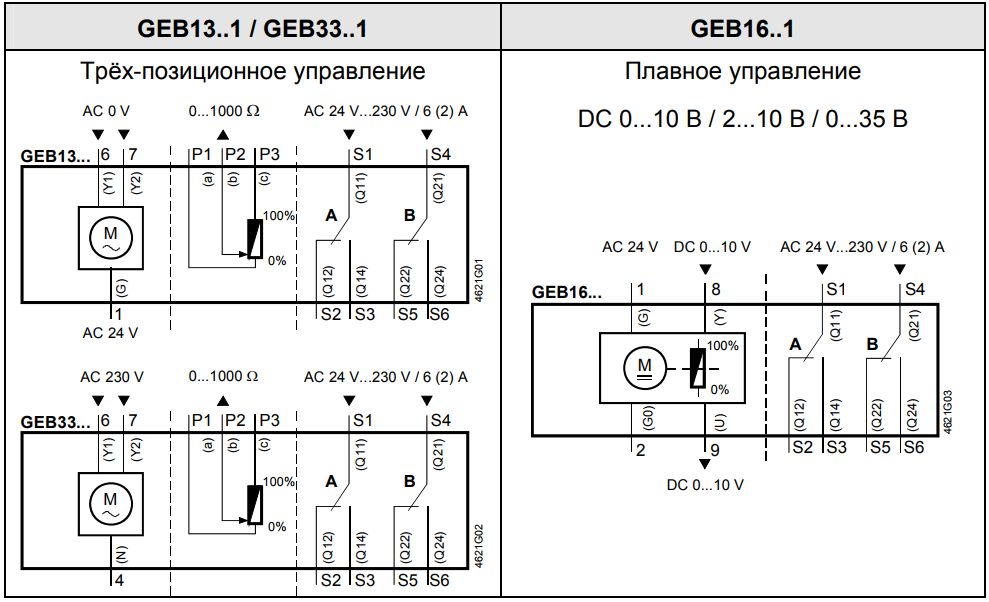

Внутренние схемы
.png "Привод воздушной заслонки Siemens GEB336.1E (2)")
| Пин | Кабель | Значение | |||
| Код | No. | Цвет Сокращение | |||
| Приводы AC 24 В | G | 1 | Красный | RD | AC 24 В |
| G0 | 2 | Чёрный | BK | Нейтраль | |
| Y1 | 6 | Фиолетовый | VT | Управляющий сигнал AC 0 В, по стрелке | |
| Y2 | 7 | Оранжевый | OG | Управляющий сигнал AC 0 В, против стр. | |
| Y | 8 | Серый | GY | Поз. сигнал DC 0...10 В, 2...10 В, 0...35 В | |
| U | 9 | Розовый | PK | Индикация положения DC 0...10 В | |
| Приводы AC 230V | N | 4 | Голубой | BU | Нейтраль |
| Y1 | 6 | Чёрный | BK | Управляющий сигнал AC 230 В, по стрелке | |
| Y2 | 7 | Белый | WH | Управляющий сигнал AC 230 В, против стр. | |
| Переключатель | Q11 | S1 | серый/красн. | GY RD | Переключение входа A |
| Q12 | S2 | серый/голуб. | GY BU | Переключение нормально закрытого A | |
| Q14 | S3 | серый/роз. | GY PK | Переключение нормально открытого A | |
| Q21 | S4 | чёрный/крас. | BK RD | Переключение входа В | |
| Q22 | S5 | чёрн./голуб. | BK BU | Переключение нормально закрытого В | |
| Q24 | S6 | чёрный/роз. | BK PK | Переключение нормально открытого В | |
| Резистор | a | P1 | белый/крас. | WH RD | Резистор 0...100 % (P1-P2) |
| b | P2 | белый/голуб. | WH BU | Датчик резистора | |
| c | P3 | белый/роз. | WH PK | Резистор 100...0 % (P3-P2) | |

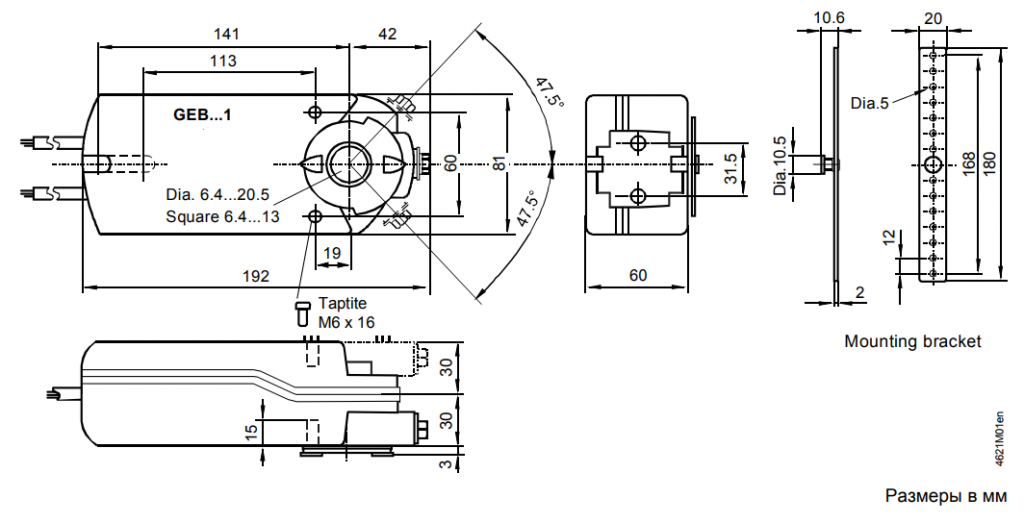

Габаритные размеры
.png "Привод воздушной заслонки Siemens GEB336.1E (3)")
