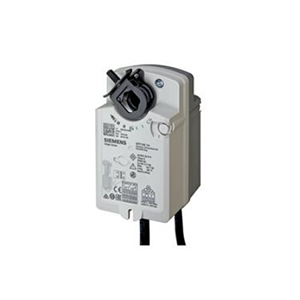

Привод воздушной заслонки Siemens GPC326.1A
Привод воздушной заслонки Siemens GPC326.1A с управлением открыть-закрыть, 3-точечным и аналоговым управлением
Преимущества
- Бесщеточный, надежный мотор;
- Привод заслонки не нуждается в выключении в крайних положениях, т.к. защищен;
- от перегрузок и остается в конечных положениях при их достижении;
- Механизм не нуждается в обслуживании и имеет низкий уровень шума;
- Простая и надежная фиксация штока;
- Монтажная скоба в комплекте.
Применение
- Поворотный привод с пружинным возвратом;
- Для заслонок до 0.6 м2, зависит от трения;
- Подходит для применения с управляющим сигналом DC 0/2...10 В, открыть-закрыть или 3-точечным управлением;
- Подходит для регулирования расхода воздуха в канале;
- Мы рекомендуем минимальную длину пульса = 500 мс для приводов с 3-точечным управлением.
Технические характеристики
| Производитель | SIEMENS |
| Площадь заслонки | до 0.6 |
| Напряжение | AC 230 |
| Крутящий момент | 4 |
| Управляющий сигнал | 2-точечный |
| Угол поворота | 90° |
| Время позиционирования | Открытие с помощью мотора: 60 с, Закрытие с помощью пружины: 15 с |
| Потребляемая мощность | 6.9 ВА, 2.9 Вт |
| Класс защиты | IP54 |
| Размеры (Ш х В х Г) | 72 x 124 x 63 мм |
| Доп. функции | Дополнительные переключатели Возвратная пружина |

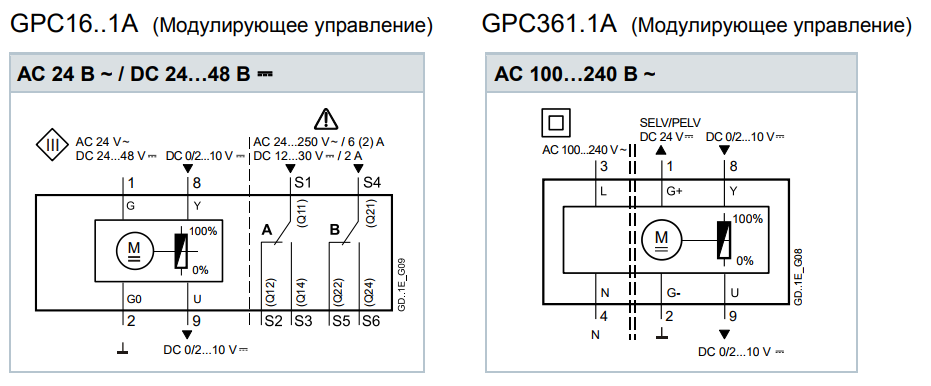

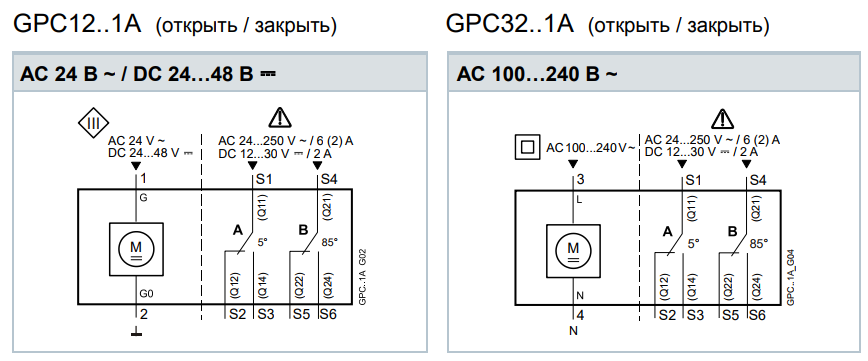

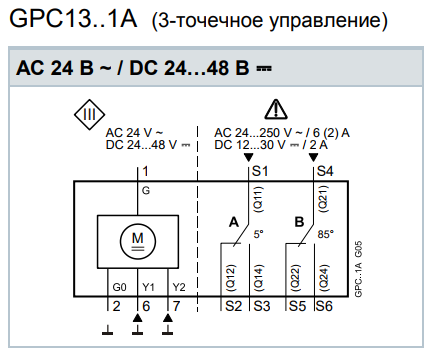

Внутренние схемы
.png "Привод воздушной заслонки Siemens GPC326.1A (2)")
.png "Привод воздушной заслонки Siemens GPC326.1A (3)")
.png "Привод воздушной заслонки Siemens GPC326.1A (4)")
| Подключение | Кабель | Описание | |||
| Код | No. | Цвет | Аббревиатура | ||
| Приводы AC 24 В ~ DC 24…48 В ? | G | 1 | красный | RD | Системный потенциал AC 24 В ~ / DC 24…48 В == |
| G0 | 2 | черный | BK | Системная нейтраль | |
| Y1 | 6 | фиолетовый | ВT | Сигн. позиц. AC/DC 0 В, AC 24 В ~ / DC 24…48 В==, "открыть" (GPC13..1A) | |
| Y2 | 7 | оранжевый | OG | Сигн. позиц. AC/DC 0 В, AC 24 В ~ / DC 24…48 В==, "закрыть" (GPC13..1A) | |
| Y | 8 | серый | GY | Входной сигнал, управление (GPC16..1A) | |
| U | 9 | розовый | PK | Выходной сигнал, обр. связь (GPC16..1A) | |
| Приводы AC 100…240 В ~ | L | 3 | коричневый | BN | Фаза AC 100…240 В ~ |
| N | 4 | светло-голубой | BU | Нейтраль | |
| G+ | 1 | красный | RD | Системный потенциал DC 24В == (GPC361.1A) | |
| G- | 2 | черный | BK | Системная нейтраль (GPC361.1A) | |
| Y | 8 | серый | GY | Входной сигнал, управление (GPC361.1A) | |
| U | 9 | розовый | PK | Выходной сигнал, обр. связь (GPC361.1A) | |
| Доп. переключатель | Q11 | S1 | серый/красный | GY RD | Переключатель A вход |
| Q12 | S2 | серый/голубой | GY BU | Переключатель A НЗ контакт | |
| Q14 | S3 | серый/розовый | GY PK | Переключатель A НО контакт | |
| Q21 | S4 | черный/красный | BK RD | Переключатель B вход | |
| Q22 | S5 | черный/голубой | BK BU | Переключатель B НЗ контакт | |
| Q24 | S6 | черный/розовый | BK PK | Переключатель B НО контакт | |

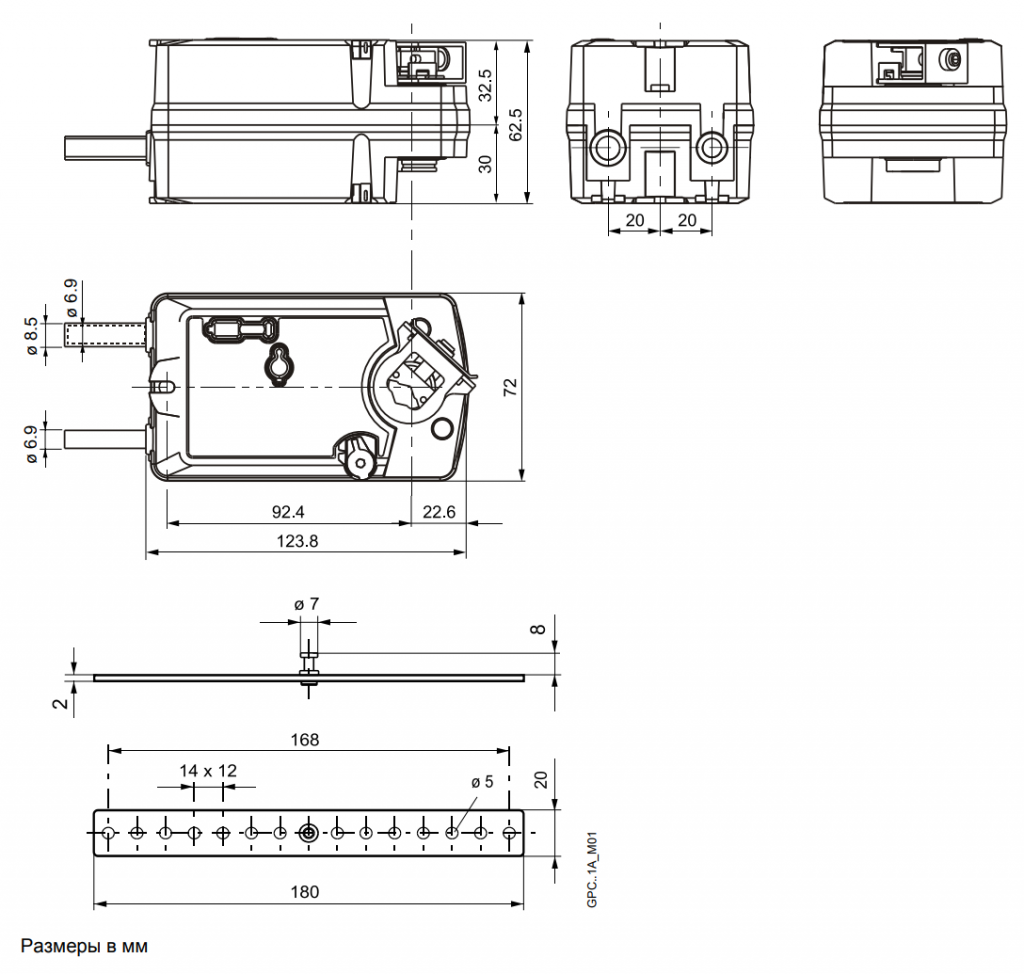

Габаритные размеры
.png "Привод воздушной заслонки Siemens GPC326.1A (5)")
