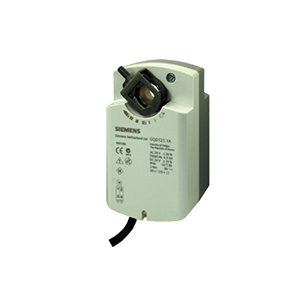

Привод воздушной заслонки Siemens GQD321.1A
Привод воздушной заслонки Siemens GQD321.1A для 2-х позиционного, 3-х точечного и модулируемого DC 0…10 V управления
- Возвратная пружина;
- Номинальный крутящий момент 2 Нм;
- Рабочее напряжение AC/DC 24 V или AC 230 V;
- Встроенный кабель 0.9 м.
Применение
- Для воздушных заслонок до 0.3 м2, в зависимости от трения;
- Для регулирования воздушного потока в зональных установках.
Технические характеристики
| Производитель | SIEMENS |
| Площадь заслонки | до 0.3 |
| Напряжение | AC 230 |
| Крутящий момент | 2 |
| Управляющий сигнал | 2-точечный |
| Угол поворота | 90° |
| Время позиционирования | Открывается при помощи мотора: 30 с , Закрывается при помощи пружины: 15 с |
| Потребляемая мощность | 10 ВА, 4.5 Вт |
| Длина кабеля | 0.9 м |
| Класс защиты | IP40 |
| Размеры (Ш х В х Г) | 73 x 122 x 63 мм |
| Доп. функции | Возвратная пружина |

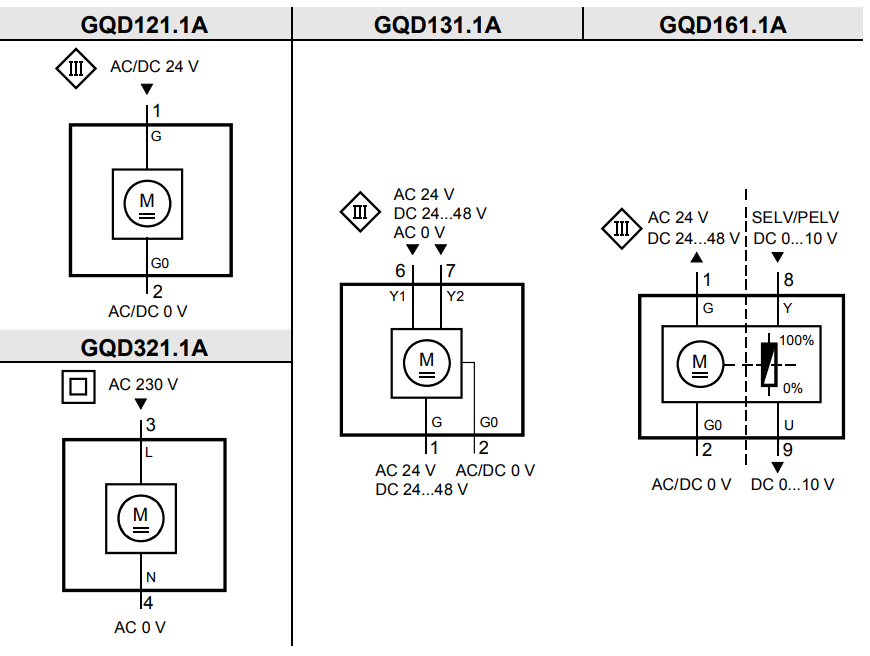

Внутренние схемы
.png "Привод воздушной заслонки Siemens GQD321.1A (2)")
| Соединение | Кабель | Значение | |||
| Код | No. | Цвет | Аббревиатура | ||
| GSD121.1A AC/DC 24 V |
G | 1 | красный | RD | Сист. потенциал AC/DC 24 V |
| G0 | 2 | черный | BK | Сист. нейтраль | |
| Y | 7 | оранжевый | OG | Сигнал против час. стрелки AC/DC 0 V | |
| GSD321.1A AC 230 V |
L | 3 | коричневый | BN | Фаза AC 230 V |
| N | 4 | голубой | BU | Нейтраль | |
| Y | 7 | белый | WH | Сигнал против час. стрелки AC 230 V | |
| GQD121.1A AC/DC 24 V |
G | 1 | красный | RD | Сист. потенциал AC/DC 24 V |
| G0 | 2 | черный | BK | Сист. нейтраль | |
| GQD321.1A AC 230 V |
L | 3 | коричневый | BN | Фаза AC 230 V |
| N | 4 | голубой | BU | Нейтраль | |
| GQD131.1A AC 24 V DC 24…48 V |
G | 1 | красный | RD | Сист. потенциал AC 24 V / DC 24…48 V |
| G0 | 2 | черный | BK | Сист. нейтраль | |
| Y1 | 6 | фиолетовый | VT | Сигнал по час. стрелке AC 24 V / DC 24…48 V или AC 0 V | |
| Y2 | 7 | оранжевый | OG | Сигнал против час. стрелки AC 24 V / DC 24…48 V или AC 0 V | |
| GQD161.1A AC 24 V DC 24…48 V |
G | 1 | красный | RD | Сист. потенциал AC 24 V / DC 24…48 V |
| G0 | 2 | черный | BK | Сист. нейтраль | |
| Y | 8 | серый | GY | Сигнал DC 0...10 V | |
| U | 9 | розвый | PK | Обр. связь DC 0…10 V | |

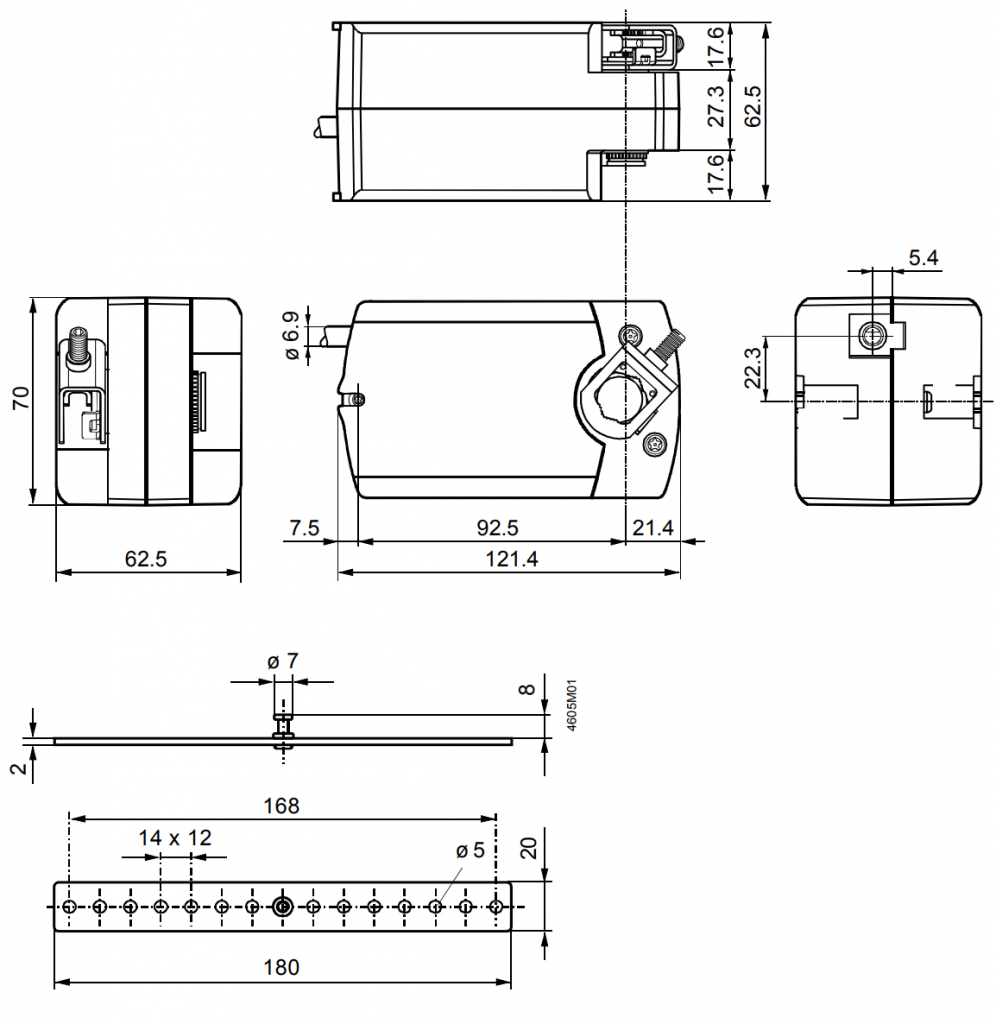

Габаритные размеры
.png "Привод воздушной заслонки Siemens GQD321.1A (3)")
