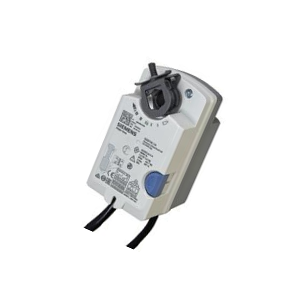

Привод воздушной заслонки Siemens GSD146.1A

Привод воздушной заслонки Siemens GSD146.1A для управления открыть-закрыть (1-провод, SPST)

  • Номинальный крутящий момент 2 Нм;
  • Рабочее напряжение AC/DC 24 V или AC 230 V;
  • Встроенный кабель 0.9 м;
  • Кнопка отключения зубчатой передачи для ручной регулировки;
  • Индикация положения;
  • Дополнительные переключатели для дополнительных функций.

Применение

  • Для воздушных заслонок до 0.3 м2, в зависимости от трения;
  • Для регулирования воздушного потока в зональных установках.



Технические характеристики

Производитель SIEMENS
Площадь заслонки до 0.3
Напряжение AC 24 DC 24-48
Крутящий момент 2
Управляющий сигнал 2-точечный 3-точечный
Угол поворота 90°
Время позиционирования 30 с
Потребляемая мощность 2.2 ВА, 1.2 Вт
Длина кабеля 0.9 м
Класс защиты IP54
Размеры (Ш х В х Г) 72 x 124 x 63 мм
Доп. функции Дополнительные переключатели

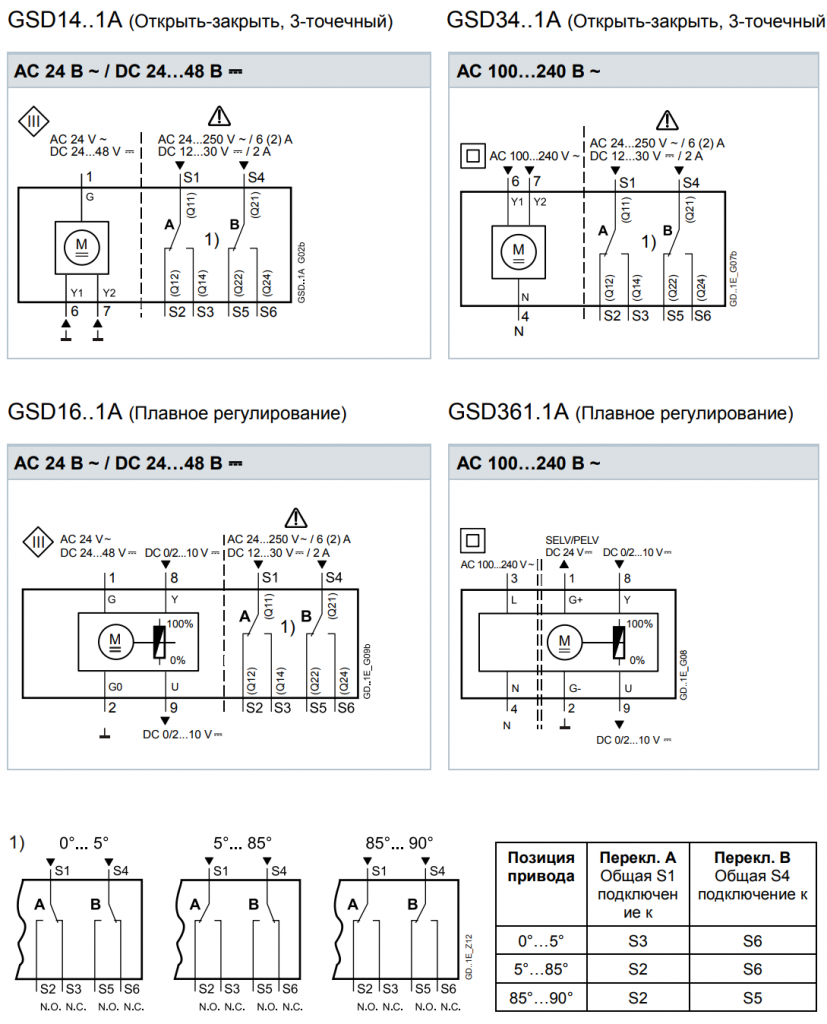

Внутренние схемы

Привод воздушной заслонки Siemens GSD146.1A (2)

Подключение Код No Цвет Аббревиатура Назначение
Приводы AC 24 В ~ DC 24…48 В G 1 красный RD Сист. потенциал AC 24 В ~ / DC 24…48 В ?
G0 2 черный BK Сист. нейтраль
Y1 6 фиолет VT Сигнал позиционирования AC/DC 0 В, “по часовой” (GSD14..1A)
Y2 7 оранж OG Сигнал позиционирования AC/DC 0 В, “против часовой” (GSD14..1A)
Y 8 серый GY Вход (GSD16..1A)
U 9 розовый PK Выход (GSD16..1A)
Приводы AC 100…240 В L 3 коричн BR Фаза AC 100…240 В ~
N 4 свет.гол. BU Нейтраль
Y1 6 черный BK Сигнал позиционирования AC 100…240 В ~, “по часовой” (GSD34..1A)
Y2 7 белый WH Сигнал позиционирования AC 100…240 В ~, “против часовой” (GSD34..1A)
G+ 1 красный RD Сист. потенциал DC 24 В ? (GSD361.1A)
G- 2 черный BK Сист. нейтраль (GSD361.1A)
Y 8 серый GY Вход (GSD361.1A)
U 9 розовый PK Выход (GSD361.1A)
Доп. переключатели Q11 S1 сер/красн GY RD Переключатель A вход
Q12 S2 сер/гол GY BU Переключатель A НО
Q14 S3 сер/роз GY PK Переключатель A НЗ
Q21 S4 черн/крас BK RD Переключатель B вход
Q22 S5 черн/гол BK BU Переключатель B НО
Q24 S6 черн/роз BK PK Переключатель B НЗ

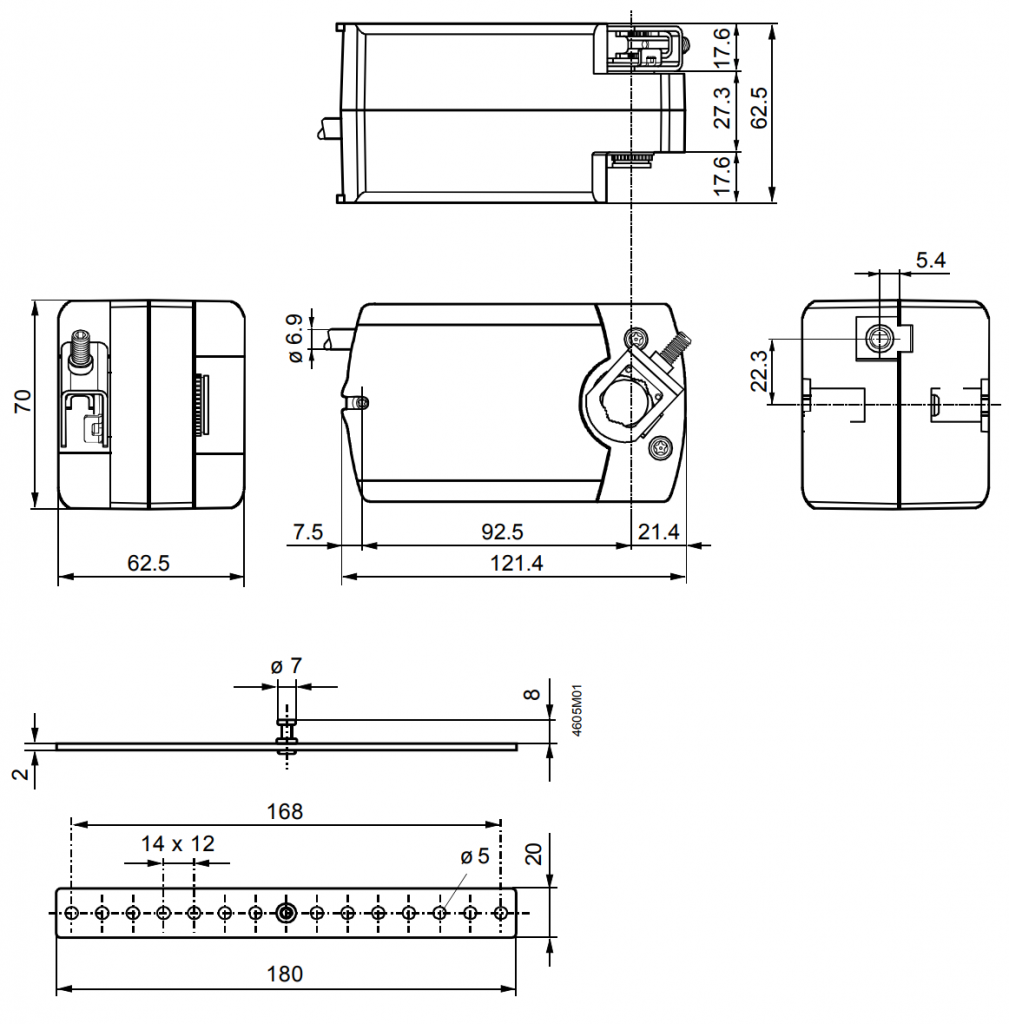

Габаритные размеры

Привод воздушной заслонки Siemens GSD146.1A (3)
