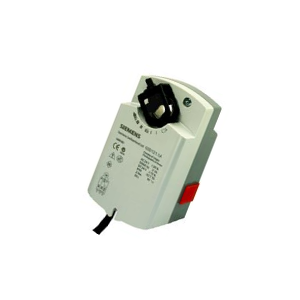

Привод воздушной заслонки Siemens GSD321.1A

Заказать
Заказать

Привод воздушной заслонки Siemens GSD321.1A для управления открыть-закрыть (1-провод, SPST)

  • Номинальный крутящий момент 2 Нм;
  • Рабочее напряжение AC/DC 24 V или AC 230 V;
  • Встроенный кабель 0.9 м

Привод воздушной заслонки GSD321.1A снят с производства с заменой на GSD341.1A

Применение

  • Для воздушных заслонок до 0.3 м2, в зависимости от трения;
  • Для регулирования воздушного потока в зональных установках.



Внутренние схемы

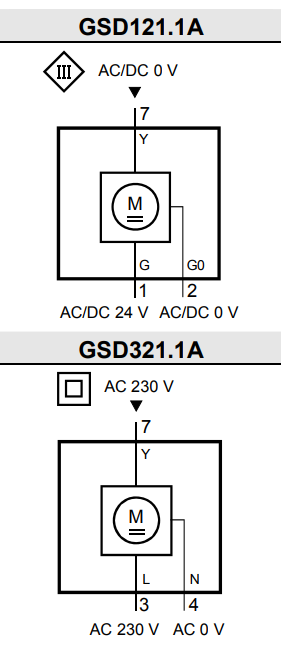

Привод воздушной заслонки Siemens GSD321.1A (2)

Соединение Кабель Значение
Код No. Цвет Аббревиатура
GSD121.1A
AC/DC 24 V		 G 1 красный RD Сист. потенциал AC/DC 24 V
G0 2 черный BK Сист. нейтраль
Y 7 оранжевый OG Сигнал против час. стрелки AC/DC 0 V
GSD321.1A
AC 230 V		 L 3 коричневый BN Фаза AC 230 V
N 4 голубой BU Нейтраль
Y 7 белый WH Сигнал против час. стрелки AC 230 V
GQD121.1A
AC/DC 24 V		 G 1 красный RD Сист. потенциал AC/DC 24 V
G0 2 черный BK Сист. нейтраль
GQD321.1A
AC 230 V		 L 3 коричневый BN Фаза AC 230 V
N 4 голубой BU Нейтраль
  GQD131.1A
AC 24 V
DC 24…48 V		 G 1 красный RD Сист. потенциал AC 24 V / DC 24…48 V
G0 2 черный BK Сист. нейтраль
Y1 6 фиолетовый VT Сигнал по час. стрелке AC 24 V / DC 24…48 V или AC 0 V
Y2 7 оранжевый OG Сигнал против час. стрелки AC 24 V / DC 24…48 V или AC 0 V
GQD161.1A
AC 24 V
DC 24…48 V		 G 1 красный RD Сист. потенциал AC 24 V / DC 24…48 V
G0 2 черный BK Сист. нейтраль
Y 8 серый GY Сигнал DC 0...10 V
U 9 розвый PK Обр. связь DC 0…10 V

Габаритные размеры

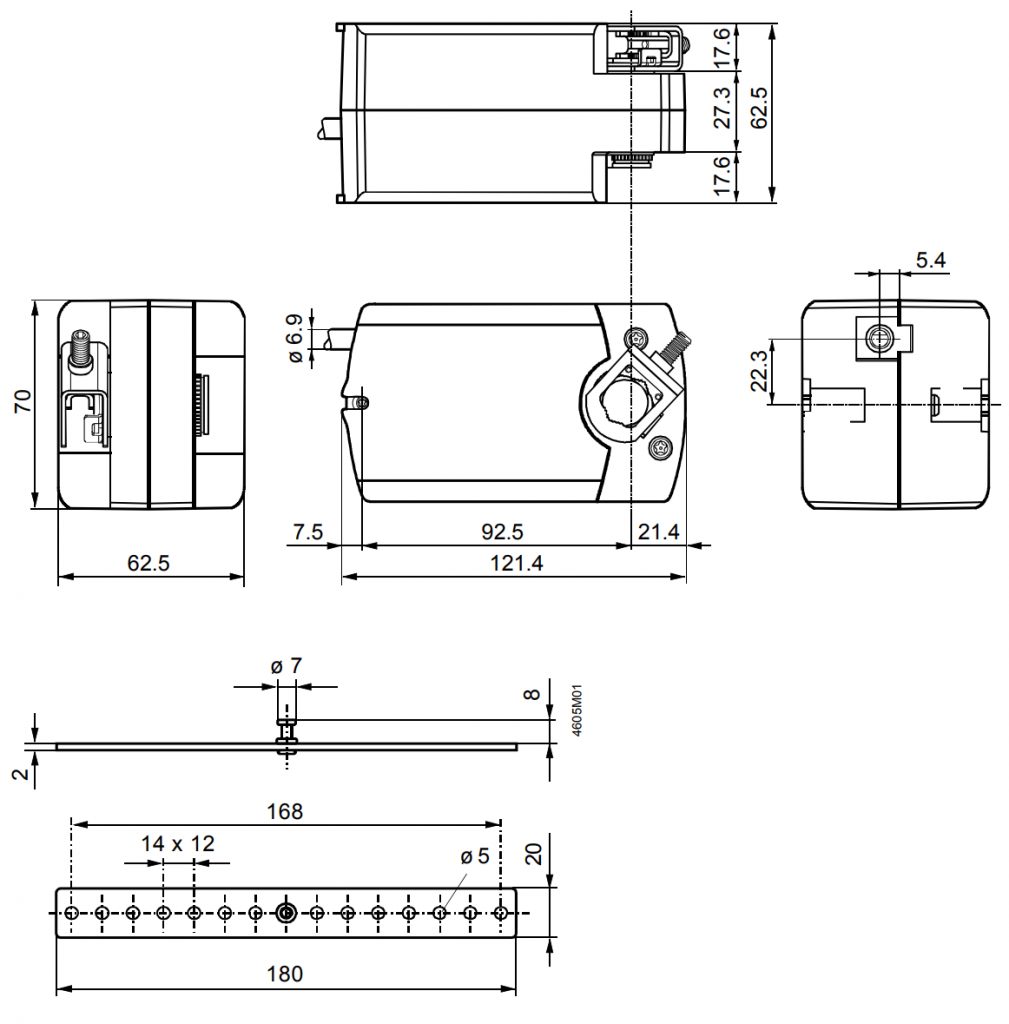

Привод воздушной заслонки Siemens GSD321.1A (3)
