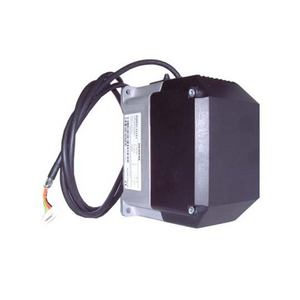

Сервопривод Siemens SQM33.550A9

Сервопривод Siemens SQM33.550A9 поворачивает газовые и воздушные заслонки по часовой и против часовой стрелки, обеспечивая совместно с автоматикой горелки регулирование соотношения топлива и воздуха в сжигаемой смеси.

Прочная, износостойкая конструкция привода изготовлена из надежных материалов: литого алюминия (основание корпуса), термопластика (крышка), стали (приводной вал). Редуктор имеет небольшой зазор, изготовлен из стали и пластмассы. Зубчатая передача и подшипниковая опора обработана смазкой пролонгированного действия, не нуждаются в дополнительном обслуживании.

Управление и подача ответного сигнала о позиции затвора осуществляется через совместный кабель. Он также используется для электропитания.

Сервопривод Siemens SQM33.550A9 работает от реверсивного шагового двигателя 24 В ±20 % с защитой от блокировки и крутящим моментом 3 Нм. Ключевые параметры работы задаются топочным автоматом (например, LMV2) или другим устройством управления.

Привод изготовлен по стандарту пыле-, влагозащиты IP 54. В процессе монтажа требуется исключить вероятность попадания на подшипник вала воды и пыли. Положение при установке – произвольное.

Сервопривод может размещаться в местах с внешней температурой -20...+60 °C и относительной влажностью <95%. Расчётный срок службы – 250 тыс. полных циклов (закрыто-открыто-закрыто).

Технические характеристики Siemens SQM33.550A9
