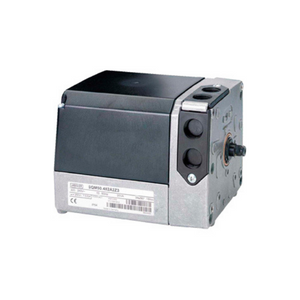

Сервопривод Siemens SQM50.483A1Z3

Сервопривод Siemens SQM50.483A1Z3 приводит в движение воздушную или газовую заслонку в процессе образования топливовоздушной смеси.

Пропорцию топлива и воздуха задает автоматика горелки и/или регулятор (трёхпозиционный, постоянного действия).

Место эксплуатации – промышленные газовые, жидкотопливные горелки средней и высокой мощности.

Привод может поставляться с установленным на заводе электронным модулем и потенциометром.

Сервопривод поставляется в исполнении с левосторонним вращением вала. Изменить направление вращения вала с левого на правое можно, поменяв местами соединительные кабели для подключения двигателя. В этом случае требуется также поменять положения кулачковых дисков.

Особенности Siemens SQM50.483A1Z3

• оснащение синхронным реверсивным двигателем с защитой от блокировки;
• комплектация двухсторонним приводным валом 9 мм;
• раздельное отсоединение приводного и кулачкового вала;
• ручное открепление вала от редуктора с повторной автоматической фиксацией;
• малый зазор зубчатого зацепления привода распредвала;
• вращение вала против часовой стрелки с возможностью переключения направления;
• 2 концевых выключателя для ограничения угла поворота;
• 6 вспомогательных переключателей для отслеживания промежуточных позиций или управления подключенными приборами;
• кулачковые шайбы для ручной регулировки уставок;
• шкалы рядом с кулачками;
• внутренняя и внешняя (в смотровом окне) индикация положения.

Технические характеристики Siemens SQM50.483A1Z3
