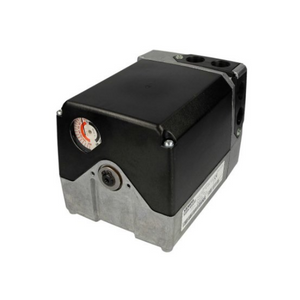

Сервопривод Siemens SQM56.680A2

Сервопривод Siemens SQM56.680A2 отвечает за перемещение заслонки, затвора или другого поворотного узла при регулировании расхода воздуха или газа.

Область применения: промышленные газовые, жидкотопливные горелки средней и высокой мощности.

Соотношение топлива и воздуха задает автоматика горелки и/или регулятор (трёхпозиционный, постоянного действия).

Модель поставляется без приводного вала, требуется дооснащение.

Исполнение

Синхронный электродвигатель и электрические компоненты сервопривода Siemens SQM56.680A2 защищены литым алюминиевым корпусом с пластиковой ударо-, теплостойкой обшивкой.

Пылевлагозащита соответствует стандарту IP 54 при выполнении рекомендаций по уплотнению вала и монтажу.

Зубчатые колеса и подшипники не требуют смазывания при эксплуатации, обработаны на весь срок службы.

Привод можно доукомплектовать электронным модулем, потенциометром, приводным валом, переходником для изменения высоты монтажа, набором для уплотнения вала и другими опциями.

Особенности Siemens SQM56.680A2

• напряжение питания 220В, -15%, +10%;
• диапазон позиционирования 0…160 градусов;
• время открытия на угол 90º/ 130º – 60/ 87 сек.;
• крутящий / удерживающий момент – 40 Нм;
• отдельно отсоединяемые приводной и кулачковый валы;
• с малым зазором зубчатой передачи;
• оснащение 2 концевыми и 6 дополнительными переключателями;
• задание уставок вращением кулачковых шайб;
• шкалы рядом с кулачками для точной регулировки параметров;
• исполнение с левосторонним направлением вращения вала, доступно переключение;
• внутренняя и внешняя индикация положения заслонки;
• ресурс эксплуатации – 250 тыс. полных циклов запуска, что эквивалентно 10 годам службы;
• температурный режим -20…+60 °C, влажность <95%.
